Гальваника: виды технологических процессов для повышения прочности и долговечности изделий после механической обработки
Любое современное производство деталей не заканчивается механической обработкой. Когда токарные или фрезерные работы завершены, наступает важнейший этап — техническая доводка. Именно здесь на помощь приходит гальваника.
Этот процесс представляет собой метод, при котором под воздействием электрического тока через раствор происходит перенос требуемого элемента на поверхность заготовки. Такая обработка значительно повышает прочность, а также увеличивает срок службы готовых металлических изделий.
В промышленности гальваника решает сразу несколько задач: улучшает базовые характеристики, защищает рабочие узлы и оборудование. Грамотно подобранные покрытия работают как надежный барьер. Без качественного гальванического слоя большинство механизмов быстро вышло бы из строя.
Далее мы подробно разберем основные виды, технологические этапы и то, как формируются необходимые свойства. Мы выясним, почему такие покрытия критически важны и как специфика гальванического метода влияет на итоговые покрытия.
Этот процесс представляет собой метод, при котором под воздействием электрического тока через раствор происходит перенос требуемого элемента на поверхность заготовки. Такая обработка значительно повышает прочность, а также увеличивает срок службы готовых металлических изделий.
В промышленности гальваника решает сразу несколько задач: улучшает базовые характеристики, защищает рабочие узлы и оборудование. Грамотно подобранные покрытия работают как надежный барьер. Без качественного гальванического слоя большинство механизмов быстро вышло бы из строя.
Далее мы подробно разберем основные виды, технологические этапы и то, как формируются необходимые свойства. Мы выясним, почему такие покрытия критически важны и как специфика гальванического метода влияет на итоговые покрытия.

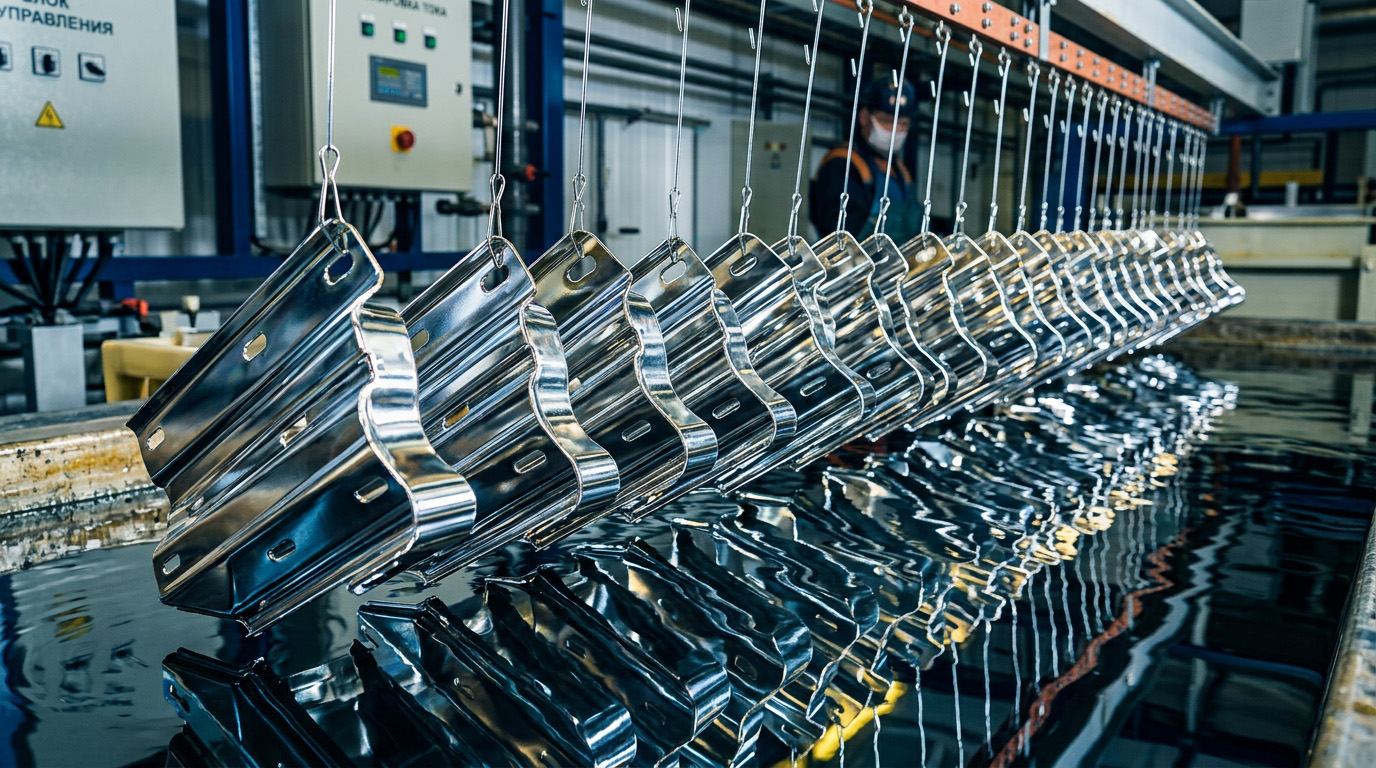

Что такое гальваника и как работает процесс электрохимического покрытия
По своей сути гальваника — это направленное электрохимическое осаждение другого металла на обрабатываемый предмет. Технология базируется на принципах электролиза. С помощью источника постоянного напряжения создаются условия, при которых микротоки переносят вещество внутри жидкости. В итоге формируются тонкие слои нужного элемента.
Механизм функционирования
Классическая системы включает три обязательных компонента:
Когда компонент опускают в гальваническую ванну, электрическая цепь замыкается. Под действием поля ионы металла устремляются сквозь жидкость и оседают на поверхности изделия. Так образуется равномерное металлическое покрытие. Для формирования долговечного гальванического барьера крайне важно поддерживать стабильность реакций.
- Катод — база для напыления, подключенная к отрицательному полюсу.
- Аноды — пластины из целевого сырья, подсоединенные к положительному контакту.
- Жидкая среда — проводник, содержащий смесь солей, заполняющий специализированные ванны.
Когда компонент опускают в гальваническую ванну, электрическая цепь замыкается. Под действием поля ионы металла устремляются сквозь жидкость и оседают на поверхности изделия. Так образуется равномерное металлическое покрытие. Для формирования долговечного гальванического барьера крайне важно поддерживать стабильность реакций.
Ключевые фазы
Чтобы сцепление было максимальным, промышленная гальваника требует соблюдения строгой последовательности шагов:
Именно таким образом толщина формируемого гальванического профиля строго контролируется. Грамотно нанесенные защитные покрытия обладают превосходной плотностью. Уникальность подхода в том, что электролитической реакцией можно покрыть объекты абсолютно любой, даже самой сложной формы. Структура такого покрытия напрямую зависит от соблюдения заданных физических параметров. При правильном исполнении устойчивость покрытия значительно возрастает, и для итогового покрытия это является главным критерием успешности всей процедуры.
- Подготовка: тщательное удаление грязи. Любая старая краска или мельчайшие следы ржавчины критически помешают результату.
- Травление: использование щелочи или кислоты для снятия невидимых пленок (оксидные образования удаляются полностью). После этого обязательна промывка от остатков химии и воды.
- Осаждение: заготовку помещают в рабочую среду гальванического аппарата.
- Сушка: финальная очистка.
Именно таким образом толщина формируемого гальванического профиля строго контролируется. Грамотно нанесенные защитные покрытия обладают превосходной плотностью. Уникальность подхода в том, что электролитической реакцией можно покрыть объекты абсолютно любой, даже самой сложной формы. Структура такого покрытия напрямую зависит от соблюдения заданных физических параметров. При правильном исполнении устойчивость покрытия значительно возрастает, и для итогового покрытия это является главным критерием успешности всей процедуры.

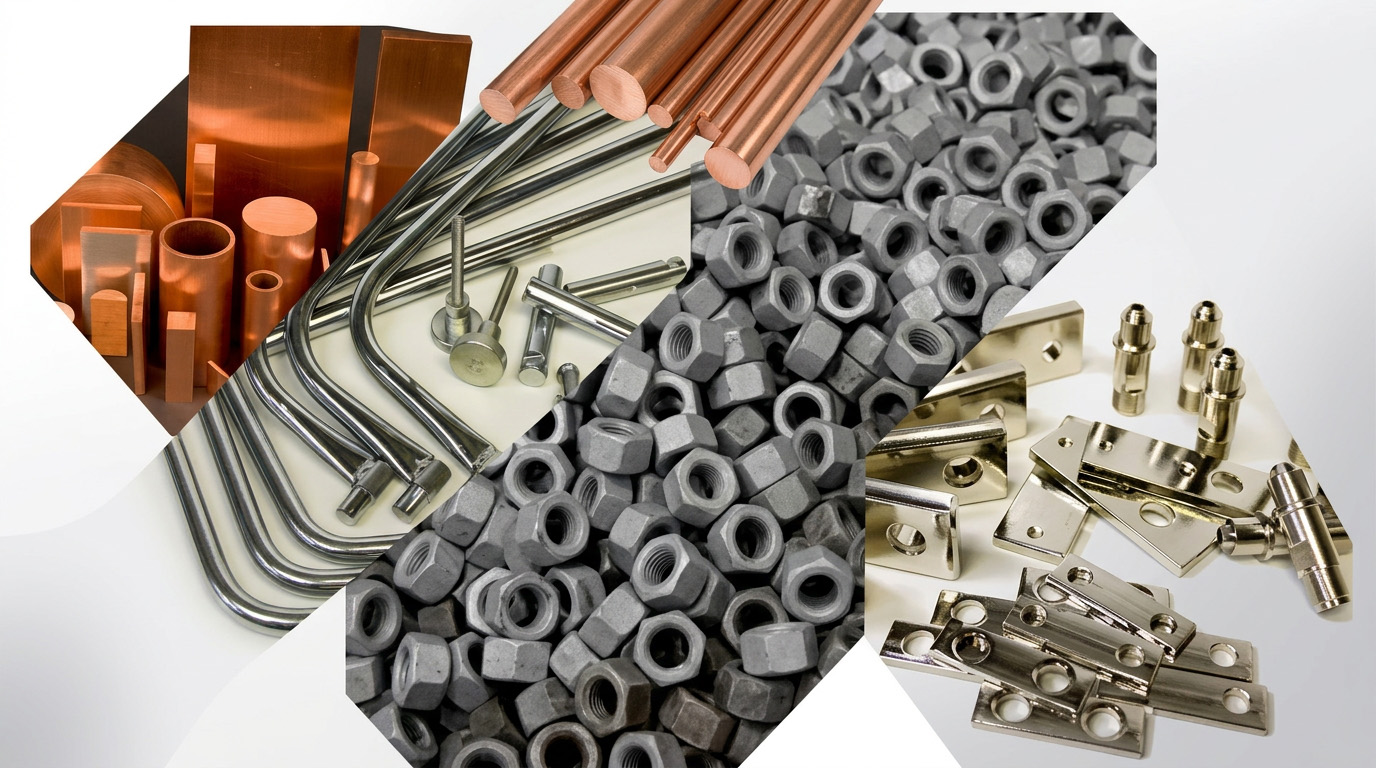

Основные виды гальванических покрытий для промышленных металлических деталей
Современная машиностроительная отрасль использует различные виды гальванических технологий. Выбор конкретного метода всегда зависит от того, какие именно свойства требуется получить для определенной детали. Традиционно все промышленные покрытия делятся на три большие группы: защитные, защитно-декоративные и специальные. Грамотное нанесение гальваническое покрытие обеспечивает высокую коррозионную стойкость, повышает технические характеристики и придает заготовкам уникальные параметры.
1. Защитные и антикоррозионные покрытия
Основное назначение этой группы — надежная защита от коррозии. Сюда относится цинкование, а также использование таких элементов, как кадмий и олово. Такое покрытие защищает конструкционную сталь от окисления при высокой влажности воздуха и агрессивного химического воздействия. Например, тонкий слой цинка выступает как анодное ограждение: даже при механическом повреждении разрушается именно цинковое наслоение, а не стальная база. Это самый надежный способ, обеспечивающий эффективную защиту изделий от коррозии в тяжелых условиях. Подобные покрытия незаменимы для крепежа, труб и стальных конструкций. Для дополнительного улучшения показателей часто применяется последующая пассивация.
2. Защитно-декоративные покрытия
Они призваны не только изолировать материал от влаги, но и значительно улучшить его внешний вид (для придания изделию нужного цвета или зеркального эффекта). Каждое такое напыление имеет свои преимущества:
Эти декоративные покрытия должны демонстрировать идеальную равномерность слоя без малейших дефектов.
- Никелирование: формирует ровное блестящее никелевое зеркало.
- Хромирование (декоративное): дает светлую гладкую поверхность, которая не тускнеет со временем.
- Золочение и серебрение: ионы драгоценных металлов (золота, серебра) наносят на предметы в ювелирных целях, а также в электронике, так как они обеспечивают превосходную электропроводность.
Эти декоративные покрытия должны демонстрировать идеальную равномерность слоя без малейших дефектов.
3. Специальные (функциональные) покрытия
Эти покрытия решают узкотехнические задачи в интенсивных условиях эксплуатации механизмов, где критически важна высокая стойкость к износу. Качественная гальваника позволяет создать экстремально износостойкую поверхность.
Таблица: Сравнение основных типов
- Твердое хромирование: существенно повышает показатели твердости, делая сталь невосприимчивой к сильному истиранию и нагрузкам. Часто применяется на различных сплавах, включая железо и высоколегированные составы.
- Меднение: слой меди осаждается как качественный подслой для повышения адгезии перед процедурой нанесения другого металла который требует идеальной базовой структуры (медные пленки отлично выравнивают микрорельеф).
- Анодирование: электрохимическое оксидирование алюминия, создающее на поверхности прочный барьер из оксидов.
Таблица: Сравнение основных типов
Любая техническая задача уникальна, поэтому состав электролита и температуры ванны подбираются очень тщательно. Современная гальваника учитывает специфику материалов: чаще всего базовое изделие может быть изготовлена из черной стали, нержавеющей стали, бронзы или титана. Правильный расчет гальванического процесса гарантирует стабильный слой осаждения. При этом толщина гальванического напыления строго контролируется измерительной аппаратурой, чтобы не допустить изменения исходных размеров сложных элементов. В итоге качество гальванического барьера полностью определяет общую долговечность всего узла.

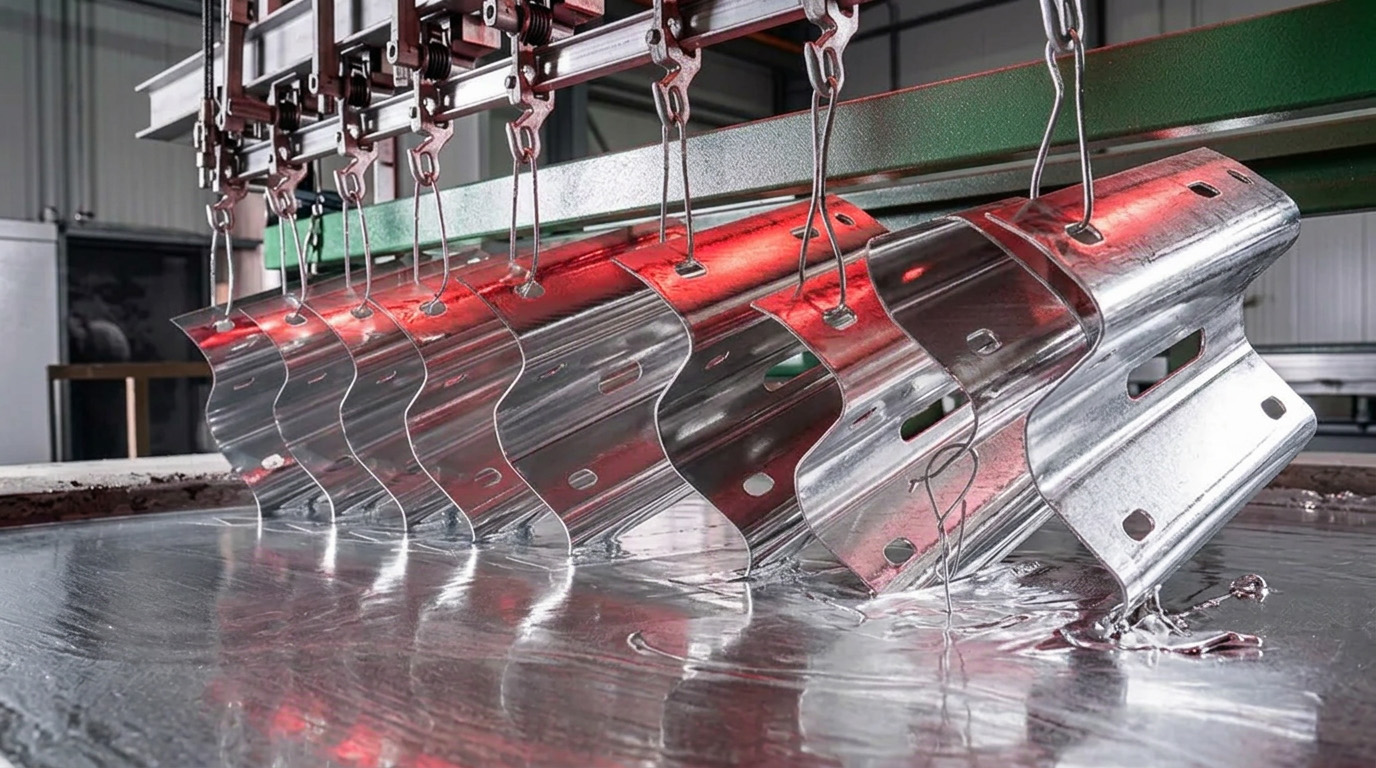

Цинкование металла: технология процесса и надежная защита от коррозии
Цинкование, которое в быту часто называют термином «оцинковка», представляет собой наиболее распространенную технологию для защиты углеродистого сырья. Качественная гальваника позволяет создать барьер, который на химическом уровне не дает базовому сырью ржаветь. Главная цель процедуры — надежно защитить объект от негативного влияния атмосферы. Если классическим горячим методом формируются толстые и неравномерные пласты, то именно электрохимическая гальваника способна обеспечить высокую точность микрорельефа.
Механизм осаждения цинка
В различных промышленных отраслях такие обработанные материалы ценятся за их исключительную долговечность. Как именно осаждается цинк? Процедура включает несколько шагов:
Толщина такого гальванического напыления обычно составляет от 6 до 25 микрон. Этого вполне достаточно, чтобы антикоррозийное наслоение служило без нареканий долгие годы.
- После финальной стадии очистки подготовленный лист или метиз погружается в электролит.
- Под напряжением ионы цинка равномерно покрывают основу.
- Для закрепления результата часто применяют дополнительное фосфатирование или пассивацию.
Толщина такого гальванического напыления обычно составляет от 6 до 25 микрон. Этого вполне достаточно, чтобы антикоррозийное наслоение служило без нареканий долгие годы.
Сравнение подходов
Почему для точного приборостроения выбирают электролитический метод?
Даже если защитные покрытия получают глубокую царапину, срабатывает принцип протекторной защиты. Цинк, будучи более активным элементом, разрушается первым, сохраняя базу целой. Подобная гальваника активно применяется в автомобильной сфере, авиастроении и при изготовлении строительного крепежа.
В зависимости от условий рабочей среды и требований технической безопасности, итоговые покрытия могут приобретать серебристо-белый, радужный или даже черный оттенок. Качество гальванического осадка напрямую зависит от стабильности химических ванн. Использование надежных добавок делает покрытия не только прочными, но и визуально привлекательными.
В зависимости от условий рабочей среды и требований технической безопасности, итоговые покрытия могут приобретать серебристо-белый, радужный или даже черный оттенок. Качество гальванического осадка напрямую зависит от стабильности химических ванн. Использование надежных добавок делает покрытия не только прочными, но и визуально привлекательными.
Твердое хромирование: способы повышения износостойкости валов и шестерен
Когда тяжелая техника или сложные приборы работают под колоссальным давлением, обычная сталь быстро стирается. Чтобы предотвратить ранний выход из строя, многие компании выбирают твердое хромирование. Эта специализированная гальваника кардинально отличается от декоративной отделки: ее главная задача — создать непревзойденную защиту от интенсивного трения после нанесения покрытия.
Физика процесса и свойства
В процессе электролиза на основе водного раствора хромовой кислоты происходит формирование сверхпрочной пленки. Ток проходит через электроды, заставляя частицы хрома плотно встраиваться в кристаллическую решетку. В результате образуются прочные защитные покрытия, которые обладают высочайшей микротвердостью. Такая поверхность исключительно стойка к царапинам и ударам.
Чтобы нанести такой слой, требуется строгий контроль всех параметров ванны. Качество гальванического осадка напрямую зависит от температуры и правильной плотности тока. Качественная гальваника позволяет обрабатывать любые формы: от гладких цилиндрических валов до рельефных зубчатых шестерен.
Чтобы нанести такой слой, требуется строгий контроль всех параметров ванны. Качество гальванического осадка напрямую зависит от температуры и правильной плотности тока. Качественная гальваника позволяет обрабатывать любые формы: от гладких цилиндрических валов до рельефных зубчатых шестерен.
Главные преимущества для промышленности
Функциональные хромовые покрытия решают ряд критических задач:
В отличие от многих других предметов и статичных сварных конструкций, детали вращения требуют идеальной центровки и сохранения баланса. Современная функциональная гальваника — это абсолютно безопасное для базового металла решение, которое не вызывает термических деформаций. Толстые износостойкие покрытия (от 20 до 500 мкм) работают как надежный панцирь.
Даже при крайне интенсивном использовании наличие качественного гальванического барьера гарантирует, что валы и шестерни будут функционировать стабильно. В итоге такие покрытия многократно увеличивают интервалы между техническими ремонтами. Эти покрытия не отслаиваются даже при максимальных нагрузках на производстве.
- Снижение коэффициента трения: Хромированные поверхности идеально скользят, что значительно уменьшает нагрев и износ механизмов.
- Восстановление геометрии: С помощью направленного наращивания гальванического слоя можно вернуть изношенному изделию первоначальные размеры. (Даже мягкий алюминиевый базис, предварительно подготовленный, в связке с хромом получает колоссальную прочность).
- Защита кромок: Измерительный и режущий инструмент под защитой хрома служит в несколько раз дольше.
В отличие от многих других предметов и статичных сварных конструкций, детали вращения требуют идеальной центровки и сохранения баланса. Современная функциональная гальваника — это абсолютно безопасное для базового металла решение, которое не вызывает термических деформаций. Толстые износостойкие покрытия (от 20 до 500 мкм) работают как надежный панцирь.
Даже при крайне интенсивном использовании наличие качественного гальванического барьера гарантирует, что валы и шестерни будут функционировать стабильно. В итоге такие покрытия многократно увеличивают интервалы между техническими ремонтами. Эти покрытия не отслаиваются даже при максимальных нагрузках на производстве.

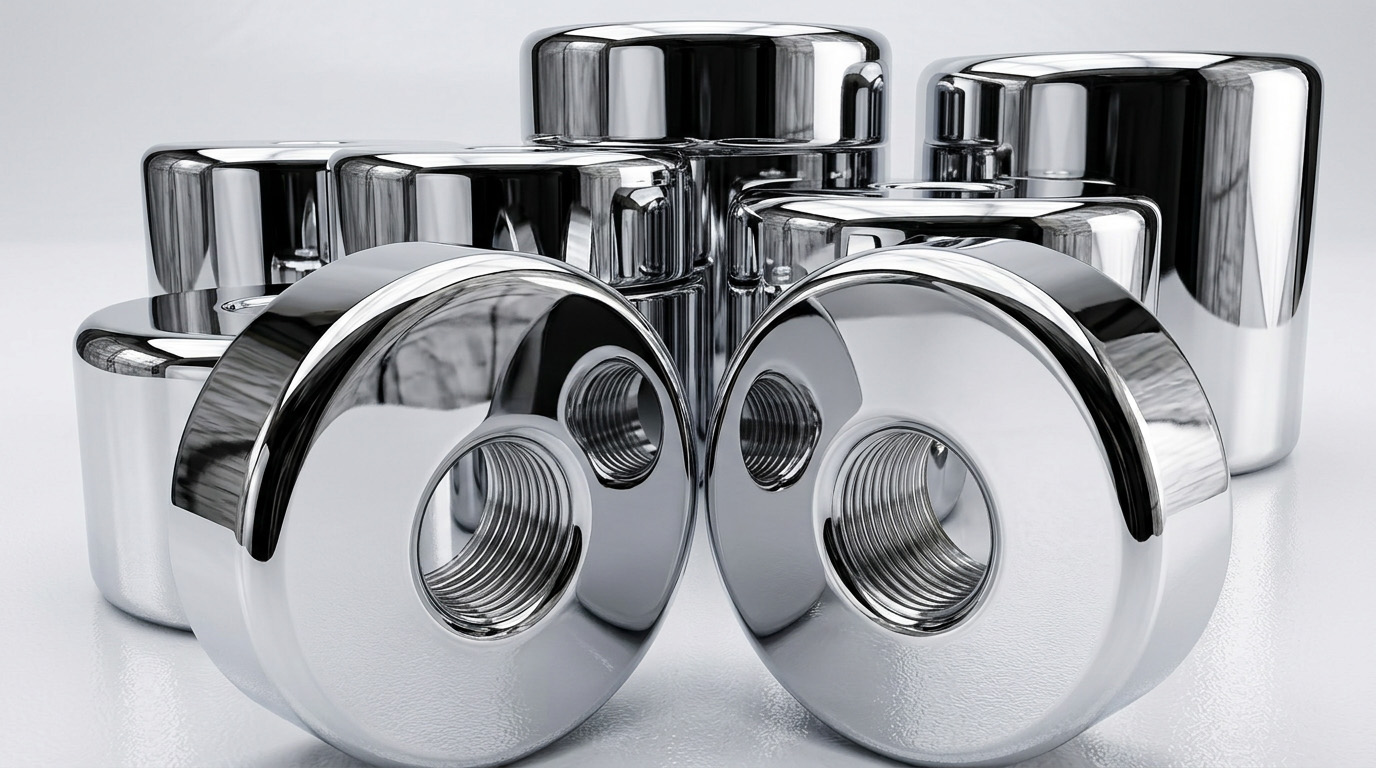

Никелирование поверхностей: декоративные и защитно-механические свойства
Никелирование — это востребованная промышленная гальваника, которая удачно сочетает в себе превосходную эстетику и техническую надежность. Различные металлические заготовки после нанесения покрытия поверхности приобретают не только привлекательный внешний вид, но и высокую устойчивость к износу.
Защитно-механические характеристики
Создаваемые никелевые покрытия служат отличным физическим барьером. Надежная защита от окисления делает этот метод идеальным для узлов, работающих во влажных средах или при перепадах температур. В процессе работы концентрация активных химических веществ в ванне тщательно контролируется технологами, поскольку качество гальванического осадка напрямую зависит от состава электролита.
Для максимальной адгезии и предотвращения пористости никель часто наносят поверх меди или применяют на сплавах (например, бронза или латунь). В результате формируются многослойные защитные покрытия, которые отлично противостоят механическим повреждениям.
Базовая формула катодного восстановления никеля выглядит так:
Ni²⁺ + 2e⁻ → Ni⁰ (осаждение чистого металла на поверхности).
Для максимальной адгезии и предотвращения пористости никель часто наносят поверх меди или применяют на сплавах (например, бронза или латунь). В результате формируются многослойные защитные покрытия, которые отлично противостоят механическим повреждениям.
Базовая формула катодного восстановления никеля выглядит так:
Ni²⁺ + 2e⁻ → Ni⁰ (осаждение чистого металла на поверхности).
Декоративные качества и спецприменения
Визуально такие покрытия отличаются глубоким, ровным блеском (при использовании блескообразователей) или благородным матовым тоном. Это свойство сделало никель стандартом для массового производства мебельной фурнитуры, сантехники и автомобильных деталей. Нередко никелевый подслой применяется как база перед финишным покрытием золотом в ювелирном деле.
Отдельного упоминания заслуживает гальванопластика — процесс точного копирования рельефных форм. В этой сфере качественная гальваника позволяет создавать идеальные матрицы и формы для литья с микроскопической детализацией.
Особенности технологического процесса Так как электрохимические реакции сопровождаются выделением газов, для безопасности цеха обязательна установка систем мощной вытяжной вентиляции. Безупречная гальваника требует абсолютной чистоты на каждом этапе подготовки. Толщина формируемого гальванического слоя обычно варьируется от 1 до 50 мкм в зависимости от задачи. Эти покрытия легко полируются, что позволяет довести поверхность до зеркального идеала.
Таблица: Ключевые свойства никелевых слоев
Отдельного упоминания заслуживает гальванопластика — процесс точного копирования рельефных форм. В этой сфере качественная гальваника позволяет создавать идеальные матрицы и формы для литья с микроскопической детализацией.
Особенности технологического процесса Так как электрохимические реакции сопровождаются выделением газов, для безопасности цеха обязательна установка систем мощной вытяжной вентиляции. Безупречная гальваника требует абсолютной чистоты на каждом этапе подготовки. Толщина формируемого гальванического слоя обычно варьируется от 1 до 50 мкм в зависимости от задачи. Эти покрытия легко полируются, что позволяет довести поверхность до зеркального идеала.
Таблица: Ключевые свойства никелевых слоев
Практическая информация
Современные гальванические производства предлагают предприятиям полный цикл услуг. Если для ваших изделий требуются надежные антикоррозионные покрытия, вы можете оставить заявку на сайте завода или заказать обратный звонок. Квалифицированные инженеры проконсультируют по выбору технологии, рассчитают стоимость гальванического нанесения, а также подскажут, какие базовые материалы и конструктивные элементы лучше всего поведут себя при никелировании. Для удобства клиентов часто организуется бережная доставка готовой партии прямо на склад или объект заказчика.

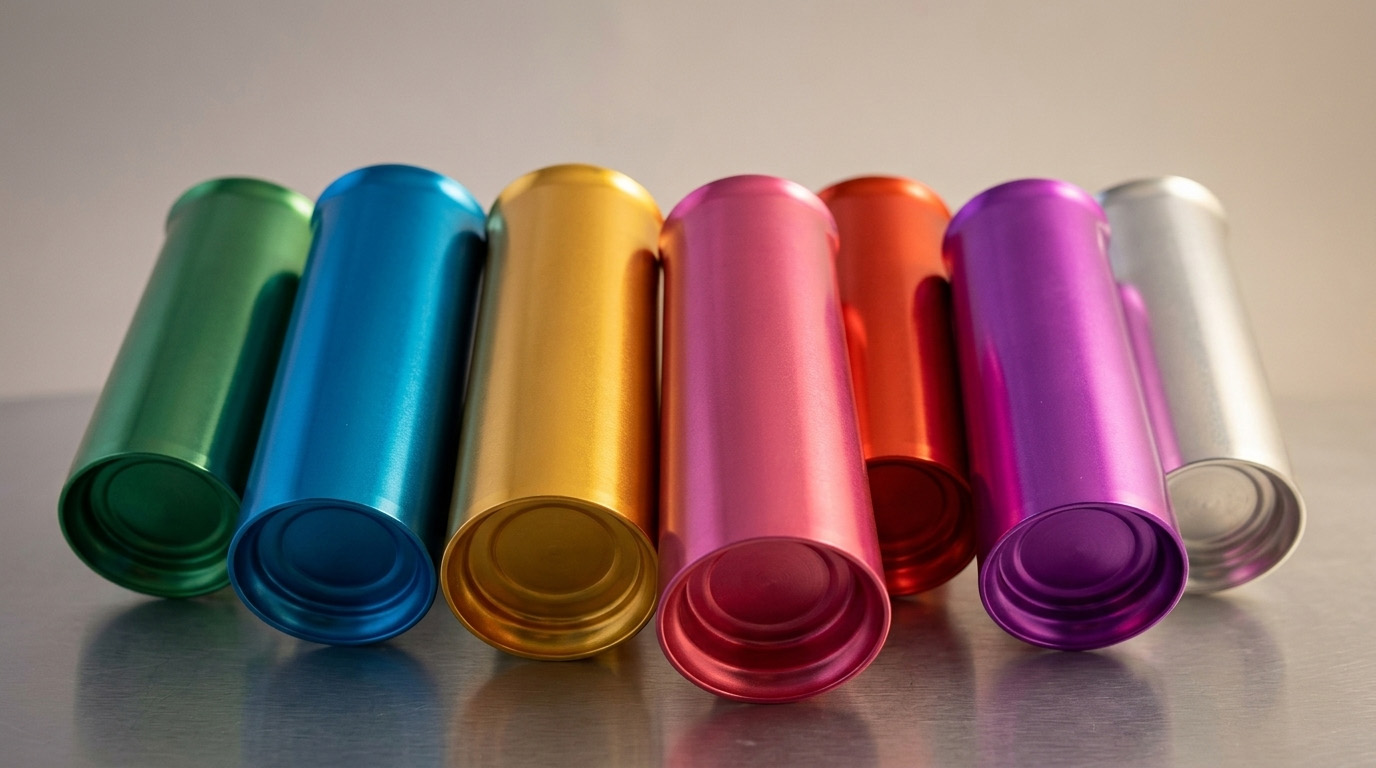

Анодирование алюминия: процесс создания прочной оксидной пленки
Анодирование — это специфическая гальваника, применяемая преимущественно для алюминия и его сплавов. В отличие от других электрохимических методов, где защитные покрытия осаждаются извне на поверхность материала, здесь защитный слой формируется путем трансформации самого базового металла. Качественная гальваника превращает тонкую и нестабильную естественную оксидную пленку в толстый и сверхпрочный барьер, интегрированный непосредственно в структуру.
Механизм и технология анодирования
Процесс протекает в специализированной ванне, наполненной кислотным электролитом (чаще всего используется 20% раствор серной кислоты). Алюминиевая деталь подключается к источнику тока в качестве анода (положительного электрода). При прохождении тока на поверхности выделяется атомарный кислород, который немедленно вступает в реакцию с алюминием.
Упрощенная химическая формула анодного окисления выглядит следующим образом: 2Al + 3H₂O → Al₂O₃ + 6H⁺ + 6e⁻
Такая гальваника позволяет создавать глубокие пористые оксидные покрытия, которые обладают уникальными физико-химическими свойствами. В отличие от стандартного гальванического наращивания металлов, оксидная пленка при анодировании растет одновременно в двух направлениях: как вглубь металла, так и наружу. Равномерность покрытия заготовки обеспечивает полную защиту изделия.
Упрощенная химическая формула анодного окисления выглядит следующим образом: 2Al + 3H₂O → Al₂O₃ + 6H⁺ + 6e⁻
Такая гальваника позволяет создавать глубокие пористые оксидные покрытия, которые обладают уникальными физико-химическими свойствами. В отличие от стандартного гальванического наращивания металлов, оксидная пленка при анодировании растет одновременно в двух направлениях: как вглубь металла, так и наружу. Равномерность покрытия заготовки обеспечивает полную защиту изделия.
Основные виды и получаемые покрытия
В промышленной практике формируют различные анодные покрытия в зависимости от параметров напряжения, плотности тока и температуры электролита:
- Твердое (глубокое) анодирование. Проводится при пониженных температурах (около 0 °C). Создает экстремально износостойкие покрытия толщиной от 20 до 100 мкм. Такие покрытия по показателям твердости не уступают некоторым видам закаленной стали и активно применяются в авиации и точном машиностроении.
- Цветное (декоративное) анодирование. Микропористая структура формируемого слоя действует как губка и способна глубоко впитывать органические или неорганические красители. После окрашивания поры гидротермически уплотняют (запечатывают), что делает цветные покрытия абсолютно устойчивыми к выгоранию и истиранию.
Преимущества перед другими технологиями
Анодные покрытия имеют ряд бесспорных технологических плюсов:
Таблица: Сравнение характеристик
- Идеальная адгезия: Поскольку слой не нанесен сверху, а выращен из самой детали, его отслаивание физически невозможно.
- Диэлектрические свойства: Образованный оксид алюминия является превосходным изолятором.
- Размерная точность: Строгий контроль гальванического режима гарантирует, что прирост размеров будет минимальным. Это критически важно для изделий с жесткими допусками.
Таблица: Сравнение характеристик
Правильно подобранный режим анодирования позволяет получить технически безупречные изделия. Практика показывает, что анодированные покрытия многократно увеличивают жизненный цикл алюминиевых конструкций, надежно защищая их от коррозии, царапин и агрессивного атмосферного воздействия.

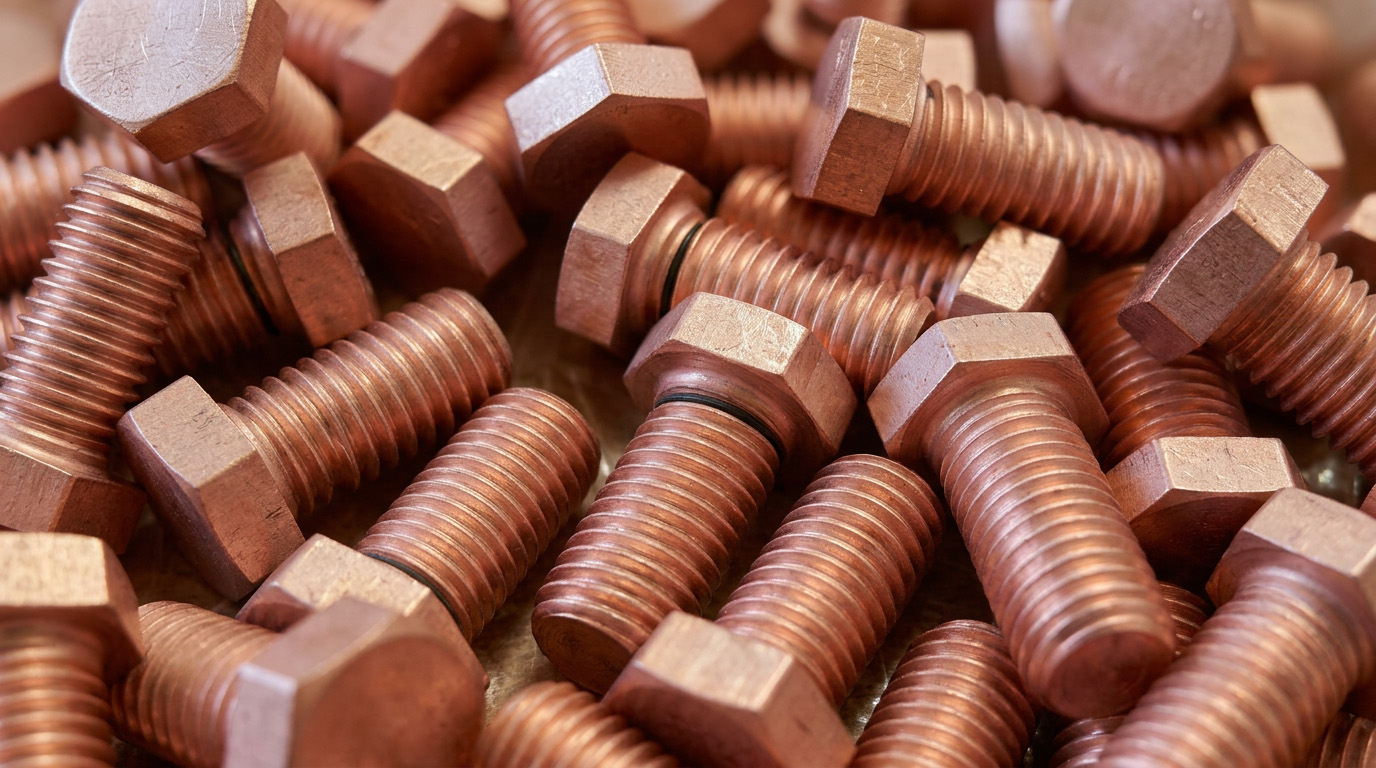

Омеднение стали: улучшение электропроводности и подготовка деталей к пайке
Омеднение (нанесение медного слоя на стальную основу) — это один из важнейших электрохимических процессов в современной промышленности. В отличие от других видов обработки, медь редко используется как самостоятельный финишный барьер из-за своей склонности к окислению и потемнению на воздухе. Ее главная ценность заключается в уникальных физико-химических свойствах, которые она передает базовому металлу, радикально меняя его функционал.
Радикальное улучшение электропроводности
Углеродистая и легированная сталь обладает высокой механической прочностью, однако ее токопроводящие характеристики оставляют желать лучшего. Медь же является вторым после серебра металлом по уровню электропроводности. Нанесение медного слоя на стальные элементы позволяет объединить конструкционную прочность базы с идеальной проводимостью.
Это особенно актуально благодаря так называемому «скин-эффекту» в электротехнике: переменный ток высокой частоты протекает преимущественно в поверхностном слое проводника. Таким образом, стальная деталь с нанесенным слоем меди (толщиной от 10 до 30 мкм) проводит высокочастотные токи так же эффективно, как если бы она была цельномедной, но при этом стоит значительно дешевле и не подвержена деформации под нагрузкой.
Сферы применения:
Это особенно актуально благодаря так называемому «скин-эффекту» в электротехнике: переменный ток высокой частоты протекает преимущественно в поверхностном слое проводника. Таким образом, стальная деталь с нанесенным слоем меди (толщиной от 10 до 30 мкм) проводит высокочастотные токи так же эффективно, как если бы она была цельномедной, но при этом стоит значительно дешевле и не подвержена деформации под нагрузкой.
Сферы применения:
- Контактные группы и клеммы электроаппаратуры;
- Элементы заземляющих контуров;
- Детали высокочастотного оборудования и волноводы.
Идеальная подготовка к пайке
Пайка чистой стали — сложная технологическая задача. На ее поверхности мгновенно образуются стойкие оксиды, из-за чего расплавленный припой собирается в капли и не смачивает металл. Для пайки стали требуются агрессивные кислотные флюсы, остатки которых вызывают сильнейшую коррозию, если их тщательно не удалить.
Омеднение элегантно решает эту проблему. Медный слой выступает идеальной промежуточной средой:
Омеднение элегантно решает эту проблему. Медный слой выступает идеальной промежуточной средой:
- Отличная смачиваемость: Оловянно-свинцовые и современные бессвинцовые припои мгновенно и равномерно растекаются по медной поверхности благодаря мощному капиллярному эффекту.
- Снижение тепловых нагрузок: Высокая теплопроводность меди помогает равномерно распределить тепло от паяльника или горелки, предотвращая локальный перегрев.
- Безопасная химия: Для пайки омедненной стали достаточно использовать нейтральные канифольные флюсы (например, спирто-канифольную смесь), которые не вызывают коррозии и безопасны для тонкой электроники.
Особенности технологии электроосаждения
Осаждение меди на сталь имеет строгие технологические ограничения. Если погрузить стальную заготовку в самый простой и дешевый кислый электролит (раствор медного купороса и серной кислоты), произойдет реакция контактного вытеснения. Железо начнет растворяться, а медь выпадет в виде рыхлого, губчатого осадка, который легко стирается пальцем.
Базовая формула катодного восстановления меди: Cu²⁺ + 2e⁻ → Cu⁰
Чтобы добиться прочного сцепления на молекулярном уровне, инженеры применяют специальные подходы:
Таблица: Сравнительные характеристики поверхностей.
Базовая формула катодного восстановления меди: Cu²⁺ + 2e⁻ → Cu⁰
Чтобы добиться прочного сцепления на молекулярном уровне, инженеры применяют специальные подходы:
- Цианистые электролиты. Обеспечивают высочайшую адгезию прямо к стали, но требуют строжайших мер безопасности из-за токсичности.
- Пирофосфатные электролиты. Современная экологичная альтернатива цианидам, дающая мелкокристаллические и плотные осадки.
- Двухэтапная схема (комбинированная). На сталь наносят тончайший подслой никеля или меди из щелочного раствора (так называемая «затяжка» толщиной 1–3 мкм), а затем наращивают основную толщину в быстром и дешевом кислом электролите.
Таблица: Сравнительные характеристики поверхностей.
В результате омеднение превращает обычную сталь в высокотехнологичный композитный материал, который легко монтируется, превосходно проводит ток и сохраняет заложенную инженерами механическую жесткость.
Химическое фосфатирование и оксидирование: защита тяжелонагруженных узлов
В узлах, подверженных экстремальным механическим нагрузкам (зубчатые передачи, шлицевые валы, тяжелонагруженные подшипники и резьбовые соединения), классические металлические покрытия могут отслаиваться или искажать строгие геометрические допуски. В таких случаях промышленность обращается к методам конверсионной обработки — химическому фосфатированию и оксидированию. Эти технологии не наносят чужеродный металл на изделие, а преобразуют ее собственный поверхностный слой в прочную защитную структуру.
Химическое фосфатирование: идеальная антифрикционная база
Фосфатирование заключается в обработке стальных или чугунных деталей в горячих растворах первичных фосфатов цинка, марганца или железа. В результате на поверхности металла образуется прочная пленка из нерастворимых солей фосфорной кислоты.
Упрощенная химическая реакция формирования цинк-фосфатного покрытия выглядит так: 3Zn(H₂PO₄)₂ + Fe→Zn₃ (PO₄)₂ ↓ + Fe(H₂PO₄)₂ + 2H₂ ↑
Ключевые преимущества для тяжелонагруженных узлов:
Упрощенная химическая реакция формирования цинк-фосфатного покрытия выглядит так: 3Zn(H₂PO₄)₂ + Fe→Zn₃ (PO₄)₂ ↓ + Fe(H₂PO₄)₂ + 2H₂ ↑
Ключевые преимущества для тяжелонагруженных узлов:
- Эффект «губки» (маслоемкость). Кристаллическая решетка фосфатной пленки обладает высокой микропористостью. Она способна впитывать и надежно удерживать индустриальные масла, смазки и твердые антифрикционные компоненты (например, дисульфид молибдена или графит).
- Предотвращение задиров (схватывания). В период приработки тяжелонагруженных шестерен фосфатный слой предотвращает контакт «голого» металла с металлом, исключая холодную сварку и образование задиров.
- Снижение шума и вибрации. Благодаря постоянному присутствию смазки в порах фосфата, механизмы работают значительно мягче.

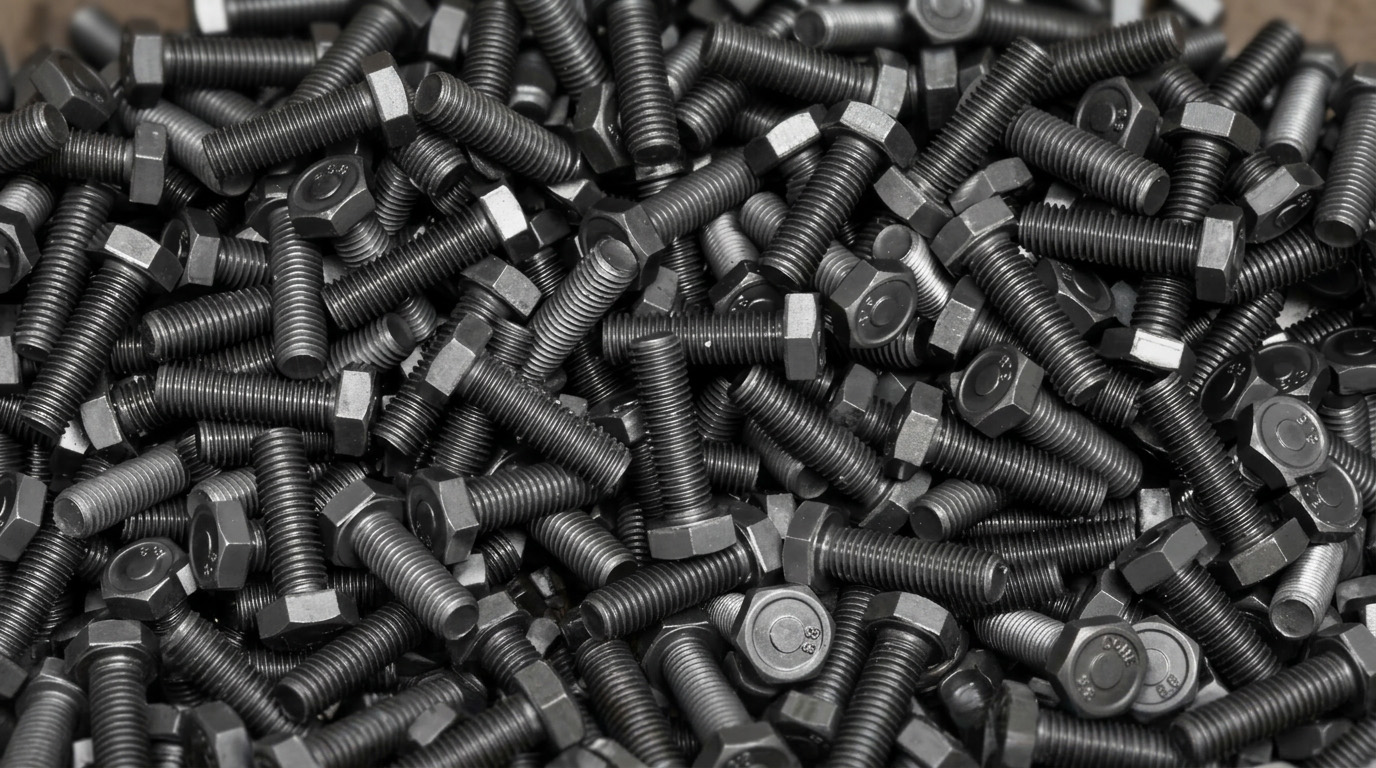

Химическое оксидирование (воронение): прецизионная защита
Химическое оксидирование применяется для деталей, где недопустимо даже микронное изменение размеров (прецизионная гидравлика, огнестрельное оружие, точный крепеж). Чаще всего процесс протекает в концентрированных щелочных растворах с добавлением окислителей (нитратов и нитритов) при температуре 135–145 °C.
Формула образования защитной магнетитовой пленки: 3Fe + 4[O] → Fe₃O₄
Практическая польза оксидирования:
Сохранение геометрии. Толщина оксидной пленки составляет всего 0,6–1,5 мкм. Она интегрируется в металл, не меняя допусков и посадок.
Защита от контактной коррозии. Плотная пленка магнетита (Fe₃O₄) глубоко черного цвета защищает сталь от окисления на воздухе, особенно после обязательной финишной пропитки нейтральными маслами.
Снятие внутренних напряжений. Температурный режим оксидирования работает как легкий отпуск, снимая поверхностные напряжения в металле после механической обработки.
Формула образования защитной магнетитовой пленки: 3Fe + 4[O] → Fe₃O₄
Практическая польза оксидирования:
Сохранение геометрии. Толщина оксидной пленки составляет всего 0,6–1,5 мкм. Она интегрируется в металл, не меняя допусков и посадок.
Защита от контактной коррозии. Плотная пленка магнетита (Fe₃O₄) глубоко черного цвета защищает сталь от окисления на воздухе, особенно после обязательной финишной пропитки нейтральными маслами.
Снятие внутренних напряжений. Температурный режим оксидирования работает как легкий отпуск, снимая поверхностные напряжения в металле после механической обработки.
Сравнительный анализ технологий
Для выбора оптимального метода защиты инженеры опираются на специфику работы узла. Ниже приведено сравнение двух процессов.
Резюме: Химическое фосфатирование и оксидирование остаются незаменимыми операциями в машиностроении. Фосфатирование берет на себя удар в узлах интенсивного трения, спасая механизмы от преждевременного износа, а оксидирование обеспечивает надежную защиту прецизионных компонентов, сохраняя их идеальную геометрию и работоспособность.
Как выбрать вид гальванического покрытия под конкретные условия эксплуатации
Выбор оптимального гальванического покрытия — это инженерная задача, требующая строгого учета среды, в которой будет работать изделие, и функций, которые она должна выполнять. Ошибка на этом этапе может привести либо к преждевременному выходу узла из строя из-за коррозии и износа, либо к неоправданному удорожанию производства.
Чтобы сделать правильный выбор, необходимо последовательно проанализировать три главных фактора: тип коррозионной защиты, механические нагрузки и специфические требования.
Чтобы сделать правильный выбор, необходимо последовательно проанализировать три главных фактора: тип коррозионной защиты, механические нагрузки и специфические требования.
1. Оценка типа коррозионной защиты (Анодная или Катодная)
Первый шаг — определить, как именно покрытие должно защищать базовый металл в присутствии влаги и кислорода. Для этого используют принцип электрохимических потенциалов.
Базовое условие протекторной (анодной) защиты выражается неравенством:
ϕпокрытия < ϕосновы
(где ϕ — стандартный электродный потенциал металла).
Базовое условие протекторной (анодной) защиты выражается неравенством:
ϕпокрытия < ϕосновы
(где ϕ — стандартный электродный потенциал металла).
- Анодные покрытия (ϕпокрытия < ϕосновы). Например, цинк или кадмий на стали. Цинк является более активным металлом, поэтому при повреждении покрытия (царапине) он берет коррозионный удар на себя, разрушаясь и спасая стальную деталь от ржавчины. Применяются для деталей на открытом воздухе, в условиях высокой влажности и морского климата.
- Катодные покрытия (ϕпокрытия>ϕосновы). Например, никель, медь или хром на стали. Они работают как механический панцирь. Однако, если такой «панцирь» поцарапать до базового металла, сталь начнет ржаветь еще быстрее из-за образования гальванической пары. Применяются в помещениях, для декоративных целей или в многослойных защитных системах.
2. Учет механических и термических нагрузок
Если деталь подвергается трению, ударам или нагреву, антикоррозионных свойств становится недостаточно. Необходимо оценивать твердость и термостойкость слоя:
- Абразивный износ и интенсивное трение: Требуется покрытие с высокой микротвердостью и низким коэффициентом трения. Идеальный выбор — твердое хромирование или химическое никелирование.
- Экстремальные контактные нагрузки (шестерни, валы): Гальваника может отслоиться, поэтому здесь лучше работает химическое фосфатирование, которое удерживает смазку и предотвращает задиры.
- Высокие температуры: Цинковые покрытия теряют свои защитные свойства при температуре свыше 200–250 °C. Для высокотемпературных узлов следует выбирать никель или хром.
3. Специфические (функциональные) требования
Часто от поверхности требуются строго определенные физические характеристики, не связанные с прочностью:
- Электроника и пайка: Для снижения переходного сопротивления контактов и улучшения смачиваемости припоями применяют омеднение, серебрение, золочение или оловянирование (лужение).
- Электроизоляция: Если алюминиевая деталь должна стать диэлектриком на поверхности, применяется твердое анодирование.
- Эстетика и дизайн: Для придания зеркального блеска и премиального вида используют декоративное хромирование (с подслоем меди и никеля) или цветное анодирование.
Таблица: Экспресс-матрица выбора покрытий.
Практический совет: При составлении технического задания всегда указывайте не только желаемый вид металла для нанесения, но и требуемую толщину слоя (в микрометрах). Например, цинкование толщиной 6 мкм подойдет для сухих складов, а для наружной эксплуатации потребуется слой не менее 15–20 мкм. Грамотное ТЗ — залог долговечности изделия.
Требования ГОСТ и контроль качества толщины гальванического слоя
Качество гальванической обработки напрямую зависит от соблюдения заданной толщины осажденного металла. Недостаточный слой не обеспечит нужной защиты от коррозии или износа, а избыточный — приведет к нарушению размерных допусков (особенно в резьбовых соединениях), возникновению внутренних напряжений и риску отслаивания. Для стандартизации этих параметров в промышленности применяются строгие государственные стандарты.
Нормативная база: ключевые стандарты
В Российской Федерации и странах СНГ базовыми документами, регламентирующими качество гальваники, являются:
Согласно ГОСТ, толщина покрытия измеряется на так называемых значимых поверхностях — участках детали, которые непосредственно контактируют с рабочей средой и для которых покрытие имеет функциональное значение. При этом учитывается «краевой эффект» (утолщение слоя на острых кромках из-за концентрации силовых линий тока), который не считается браком, если не мешает сборке узла.
- ГОСТ 9.301-86 «Покрытия металлические и неметаллические неорганические. Общие требования». Устанавливает внешний вид, прочность сцепления (адгезию) и требования к толщине в зависимости от условий эксплуатации (от легких до очень жестких).
- ГОСТ 9.302-88 «Покрытия металлические и неметаллические неорганические. Методы контроля». Подробно описывает физические и химические способы измерения параметров слоя.
Согласно ГОСТ, толщина покрытия измеряется на так называемых значимых поверхностях — участках детали, которые непосредственно контактируют с рабочей средой и для которых покрытие имеет функциональное значение. При этом учитывается «краевой эффект» (утолщение слоя на острых кромках из-за концентрации силовых линий тока), который не считается браком, если не мешает сборке узла.
Классификация методов измерения толщины
Методы контроля делятся на две большие группы: неразрушающие (позволяющие отправить изделие в эксплуатацию после проверки) и разрушающие (применяемые на образцах-свидетелях или приводящие к порче детали).
1. Неразрушающий контроль
- Магнитный метод: Измеряет силу отрыва постоянного магнита от поверхности или изменение магнитного сопротивления. Идеален для немагнитных покрытий (цинк, медь, хром) на магнитной основе (сталь, чугун).
- Вихретоковый метод: Основан на регистрации электромагнитного поля вихревых токов. Применяется для измерения диэлектрических слоев на токопроводящих металлах (например, толщина анодирования на алюминии).
- Рентгенофлуоресцентный метод: Самый точный и современный. Анализирует спектр вторичного рентгеновского излучения. Позволяет измерять даже многослойные системы (медь-никель-хром) без контакта с деталью.
2. Разрушающий контроль
- Металлографический (метод микрошлифа): Деталь разрезают, полируют срез и измеряют толщину слоя под инструментальным микроскопом. Дает 100% достоверный результат, используется как эталонный метод при спорных ситуациях.
- Гравиметрический (весовой) метод: Определяет среднюю толщину по разности масс детали до и после нанесения (или стравливания) покрытия.
Формула расчета средней толщины гравиметрическим методом:
h = (m2−m1 /S*ρ) * 104
Где:
h — средняя толщина покрытия, мкм;
m2−m1 — масса осажденного металла (разница веса детали с покрытием и без), г;
S — площадь покрываемой поверхности детали, см²;
ρ — плотность осажденного металла (например, для цинка ≈7,13), г/см³;
104 — коэффициент перевода сантиметров в микрометры.
Таблица: Сравнительная характеристика методов контроля (по ГОСТ 9.302-88).
Практическая рекомендация: На серийном производстве контроль качества носит статистический характер. Партия деталей признается соответствующей ГОСТ, если при выборке (например, 1% от партии, но не менее 3-5 штук) результаты измерений на значимых поверхностях укладываются в заданный чертежом диапазон допусков (например, 9…15 мкм). Для ответственных узлов аэрокосмической или военной отрасли применяется 100% сплошной неразрушающий контроль.
Заключение
Гальваническая и химическая обработка металлов — это далеко не просто финальный штрих для улучшения внешнего вида изделия. Это сложный инженерный процесс, превращающий базовый металл в высокотехнологичный композит с заданными физико-химическими свойствами.
Как мы убедились, универсального защитного слоя не существует. Будь то омеднение для безупречной высокочастотной проводимости и легкой пайки, фосфатирование для предотвращения задиров в тяжелонагруженных узлах или прецизионное воронение оружейной стали — каждая технология решает строго определенную задачу. Ошибка на этапе выбора покрытия между анодным и катодным типом защиты может обойтись очень дорого, приведя к ускоренному разрушению всего механизма.
Однако даже самый грамотный выбор технологии будет бесполезен без жесткого контроля на производстве. Строгое соблюдение нормативных требований ГОСТ и применение современных методов измерения толщины слоя (от магнитных толщиномеров до рентгенофлуоресцентного анализа) гарантируют, что деталь отработает весь заложенный ресурс без непредвиденных поломок.
В конечном итоге, профессиональный подход к модификации поверхностей — это прямая инвестиция в надежность, безопасность и экономическую эффективность. Именно невидимые глазу микроны гальванического слоя обеспечивают бесперебойную работу всего, что нас окружает: от микроэлектроники в смартфонах до тяжелой строительной техники и аэрокосмических аппаратов.
Как мы убедились, универсального защитного слоя не существует. Будь то омеднение для безупречной высокочастотной проводимости и легкой пайки, фосфатирование для предотвращения задиров в тяжелонагруженных узлах или прецизионное воронение оружейной стали — каждая технология решает строго определенную задачу. Ошибка на этапе выбора покрытия между анодным и катодным типом защиты может обойтись очень дорого, приведя к ускоренному разрушению всего механизма.
Однако даже самый грамотный выбор технологии будет бесполезен без жесткого контроля на производстве. Строгое соблюдение нормативных требований ГОСТ и применение современных методов измерения толщины слоя (от магнитных толщиномеров до рентгенофлуоресцентного анализа) гарантируют, что деталь отработает весь заложенный ресурс без непредвиденных поломок.
В конечном итоге, профессиональный подход к модификации поверхностей — это прямая инвестиция в надежность, безопасность и экономическую эффективность. Именно невидимые глазу микроны гальванического слоя обеспечивают бесперебойную работу всего, что нас окружает: от микроэлектроники в смартфонах до тяжелой строительной техники и аэрокосмических аппаратов.
Форма обратной связи
Закажите звонок, менеджер свяжется с вами в течении 10 минут!
Оставить заявку с сайта и получить скидка 10%.
Оставить заявку с сайта и получить скидка 10%.
