Валы и оси: различия, виды и применение

Валы и оси представляют собой важные элементы машин и механизмов, которые широко применяются в промышленности, машиностроении, транспортных системах и приводном оборудовании различных сфер. Несмотря на внешнее сходство, это разные детали, каждая из которых имеет собственное назначение, конструктивные особенности и условия работы. Понимание различий между ними необходимо на этапе проектирования, выбора материалов, расчета прочности и дальнейшей эксплуатации оборудования.

Вал — это деталь, которая обычно вращается и предназначена для передачи крутящего момента между узлами механизма. Он передает вращение и механическое усилие от двигателя и других агрегатов, выполняя передаточные функции от привода к рабочим частям машины. На валу часто размещаются зубчатые колеса, шкивы, звездочки, шестерни, муфты и другие детали, участвующие в передаче движения.

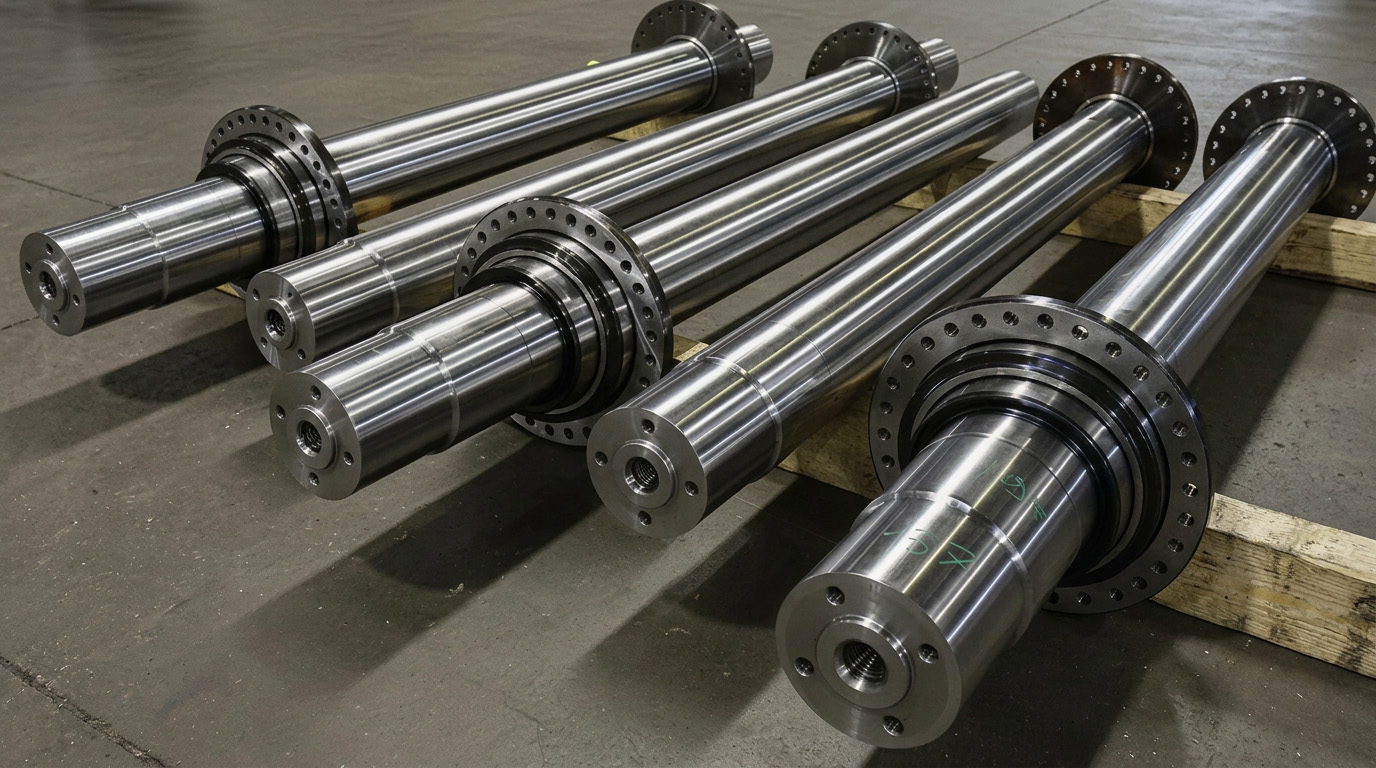

Ось — это элемент конструкции, который служит главным образом для опоры вращающихся деталей и восприятия нагрузок. В отличие от вала, она не всегда передает крутящий момент. Во многих случаях она остается неподвижной, а вращение совершают установленные на ней колеса, ролики, блоки или другие узлы. Это характерно, например, для задней оси грузовой машины. Именно поэтому основное отличие между этими деталями связано не только с формой, но и с их функциональной ролью в механизме.

Главная разница между валом и осью заключается в характере работы детали. Рассмотрим подробнее, чем они различаются. Вал передает крутящий момент и участвует в передаче вращения, тогда как осевая деталь в большинстве случаев выполняет опорную функцию и воспринимает изгибающие нагрузки. Если говорить простыми словами, вал работает как элемент трансмиссии, а ось — как несущая база для других деталей.

При работе вал подвергается сразу нескольким видам нагрузок. На него действует кручение, изгиб, иногда растяжение и сжатие, а в ряде случаев — переменные циклические усилия. Поэтому к валам предъявляются повышенные требования по прочности, жесткости, точности изготовления и стойкости к усталости металла. Особенно это важно для быстроходных и ответственных узлов, где малейшее биение или прогиб могут значительно снизить уровень работоспособности системы, вызвав быстрый износ.

Ось чаще всего воспринимает изгиб без передачи вращательного момента. Она может быть неподвижной или вращаться вместе с закрепленными элементами, но ее основная задача — поддерживать детали в заданном положении и обеспечивать надежную работу опор, подшипников и посадочных мест. В конструкции машин оси нередко используются в колесных парах, роликовых механизмах, подъемных устройствах, транспортных системах и других узлах, где требуется устойчивость и равномерное распределение нагрузки.

Классификация валов и осей может выполняться по нескольким признакам: по форме, по назначению, по конструкции, по условиям работы и по способу изготовления. Такой подход помогает правильно подобрать деталь под конкретные механизмы и условия эксплуатации.

Среди наиболее распространенных видов валов выделяют:

• гладкие валы — имеют постоянный диаметр по длине и применяются в сравнительно простых узлах;

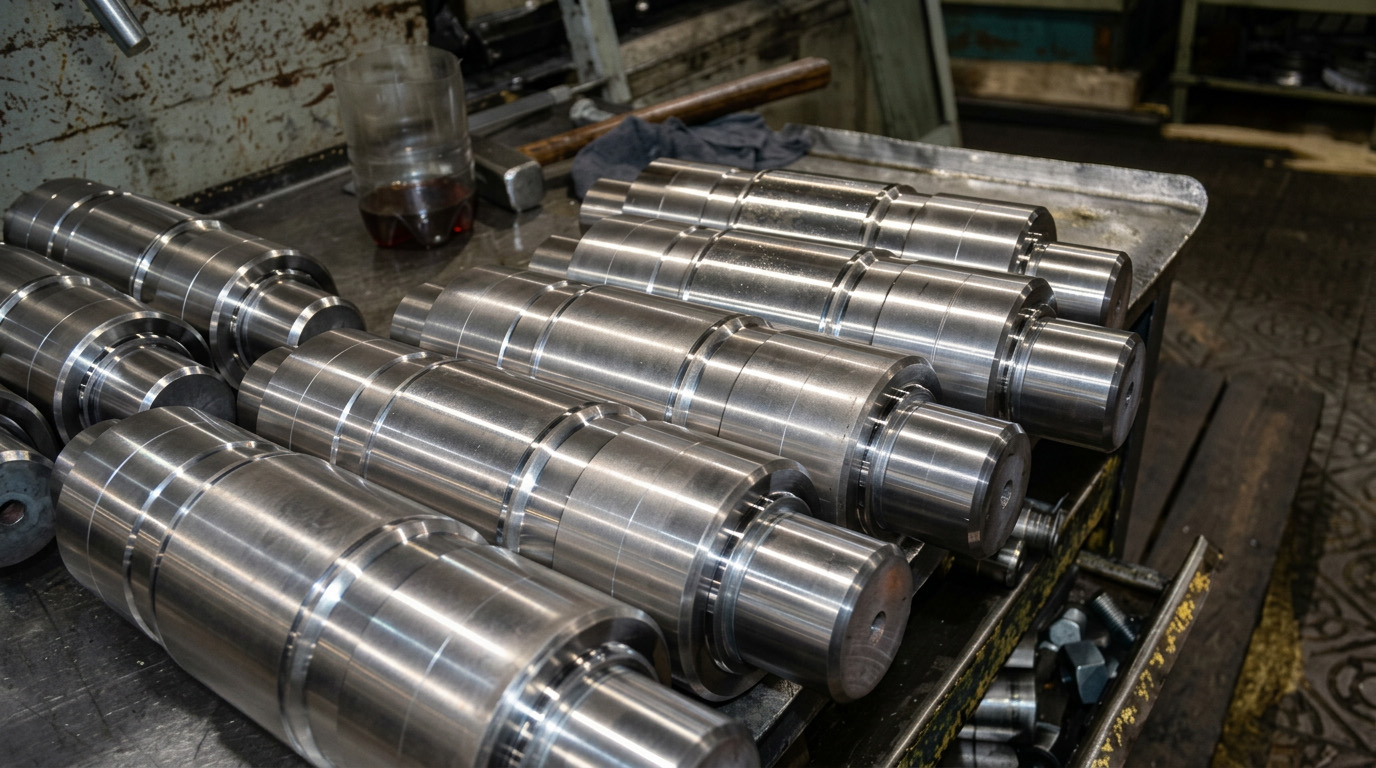

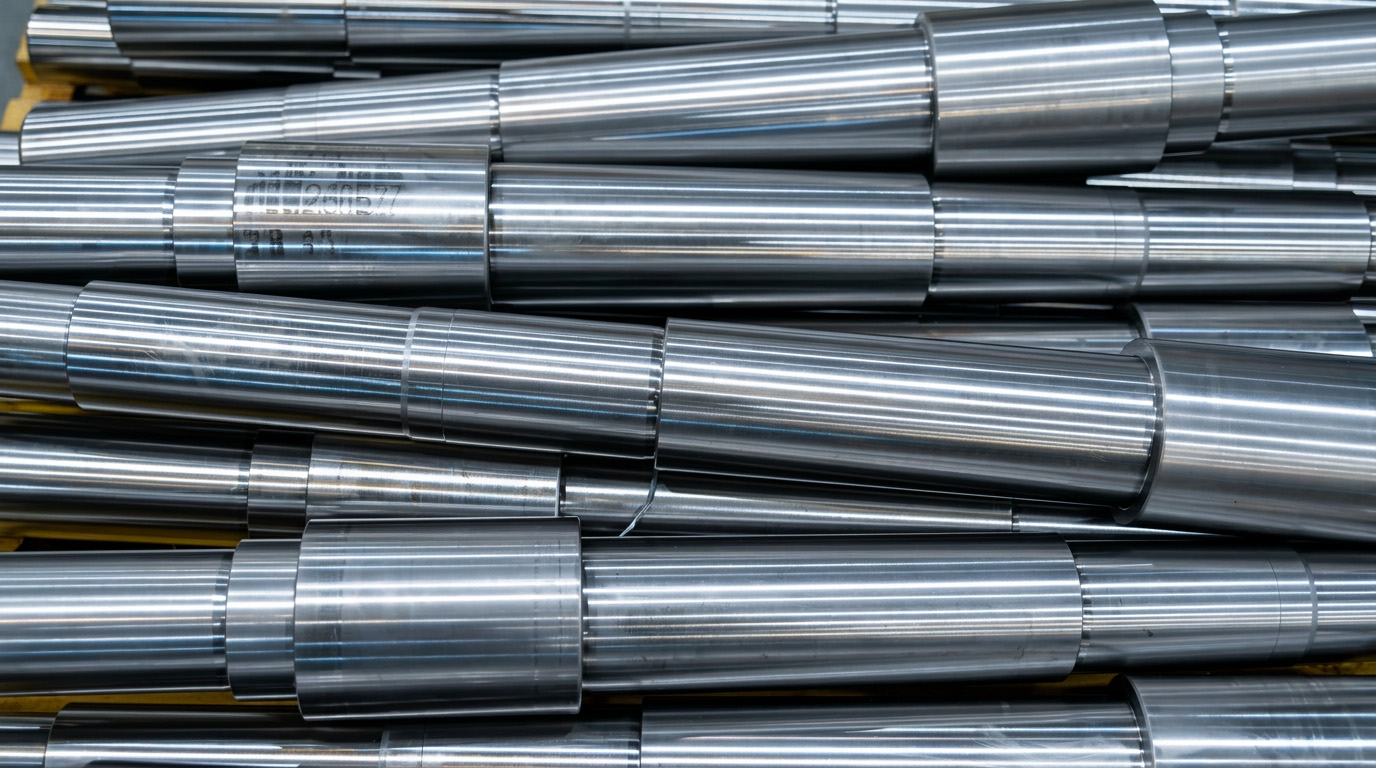

• ступенчатые — состоят из участков разного диаметра (с уступами), что позволяет размещать подшипники, шестерни, шкивы и муфты;
• полые — используются там, где важно снизить массу конструкции при сохранении прочности;
• шлицевые валы — обеспечивают надежное соединение с втулками и передачу крутящего момента без проворачивания;
• коленчатые валы — применяются в двигателях и кривошипно-шатунных механизмах;
• карданные — используются для передачи вращения между узлами, расположенными под углом;
• гибкие — работают в системах, где требуется передача движения при изменяющемся положении привода.
• Кроме того, существуют трансмиссионные, коренные и телескопические валы.

Оси также подразделяются на несколько типов. Они бывают неподвижные и вращающиеся, прямые и специального профиля, сплошные и полые. В зависимости от конструкции и области применения выделяют оси колес, роликов, блоков, намоточных узлов, транспортных механизмов. Среди них можно выделить такие разновидности, как полуоси, где важны опора, точность посадки и устойчивость к рабочим нагрузкам.

Конструкция определяется условиями работы, формой, способом крепления и характером нагрузок. На практике эти элементы редко представляют собой простой цилиндр. Чаще всего они имеют несколько функциональных участков, каждый из которых выполняет определенную задачу.

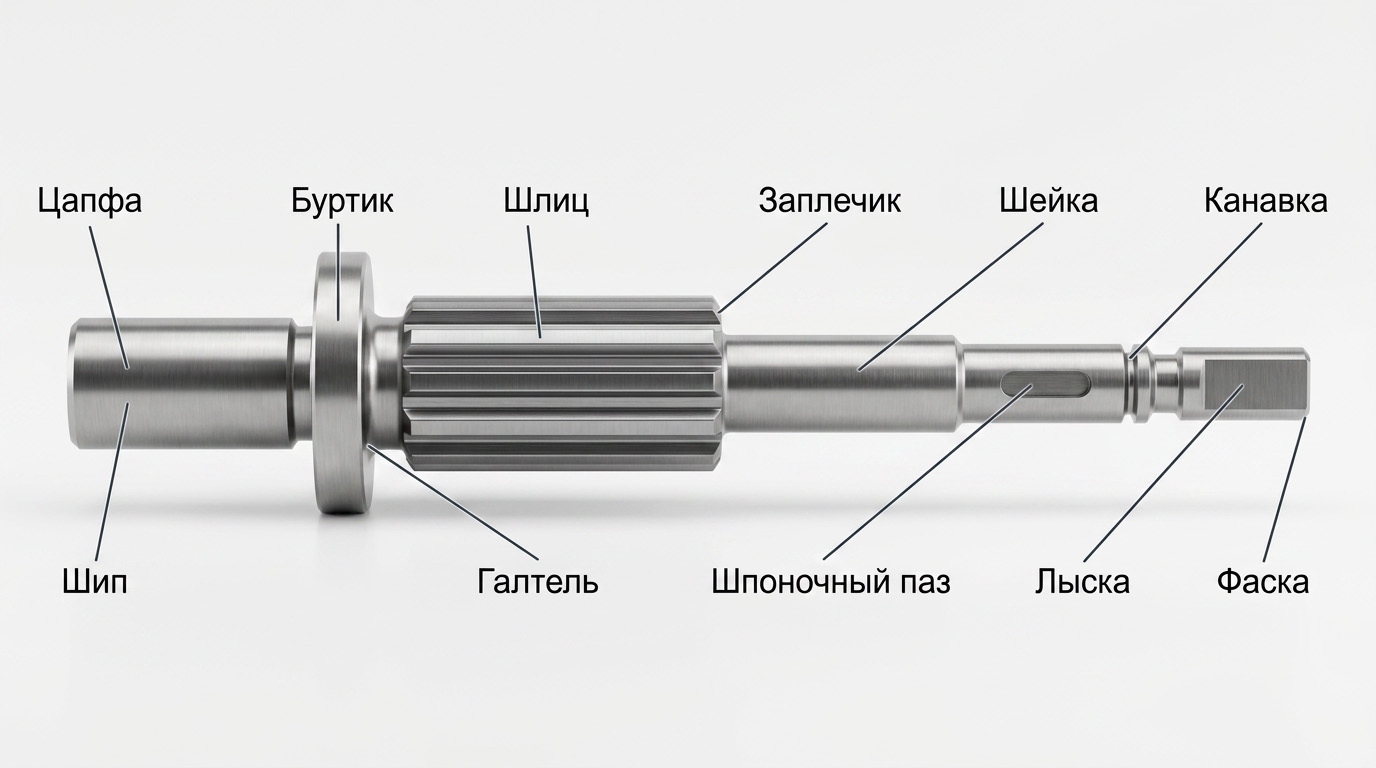

К основным элементам конструкции валов относятся:

• шейки и цапфы (прецизионные посадочные поверхности под подшипники);
• ступени — участки с разным диаметром для установки навесного оборудования;
• шпоночные пазы — обеспечивают соединение со шкивами, зубчатыми колесами и муфтами;
• шлицы — применяются для передачи момента и точной фиксации;
• резьбовые концы — используются для крепления гаек и прижимных элементов;
• галтели и переходы — уменьшают концентрацию напряжений между ступенями;
• фланцы — применяются в ряде конструкций для соединения с другими узлами.

Для осевых изделий особенно важны точность посадочных мест, геометрическая стабильность, жесткость и правильное распределение нагрузки по длине. От качества обработки поверхности зависит срок службы подшипников, втулок и других сопрягаемых узлов. При проектировании учитывают диаметр, длину, форму поперечного сечения, характер крепления и возможные деформации в процессе работы.

Материалы для производства подбираются с учетом нагрузок, скорости вращения, условий эксплуатации, требований к износостойкости и точности. Чаще всего для изготовления таких деталей используют сталь, поскольку она обеспечивает необходимую прочность, жесткость и технологичность обработки.

Для менее нагруженных изделий изготавливают на основе среднеуглеродистых сталей (таких как 40Х и 40ХН), а для ответственных — применяют легированные стали и сплавы с улучшенными механическими характеристиками. В зависимости от требований могут использоваться материалы, пригодные для последующей закалки, отпуска, цементации или других видов термообработки. Часто применяются азотируемые стали, что позволяет повысить твердость поверхностного слоя, улучшить сопротивление усталости и увеличить срок службы изделия.

Выбор материала особенно важен для валов, работающих в условиях высоких скоростей, переменных нагрузок и интенсивного кручения. Для осей ключевыми становятся стойкость к изгибу, стабильность формы и надежность в зоне опор. Кроме того, в ряде случаев учитываются коррозионная стойкость, масса, требования к балансировке и особенности дальнейшей механической обработки.

Изготовление валов и осей — это многоэтапный технологический процесс, в котором важны точность, контроль качества и соблюдение проектных параметров. В качестве заготовки могут использоваться прокат, поковки, литье или специальные заготовки, подготовленные под конкретные чертежи. Выбор способа зависит от размеров изделия, требований к прочности, серийности производства и экономической целесообразности.

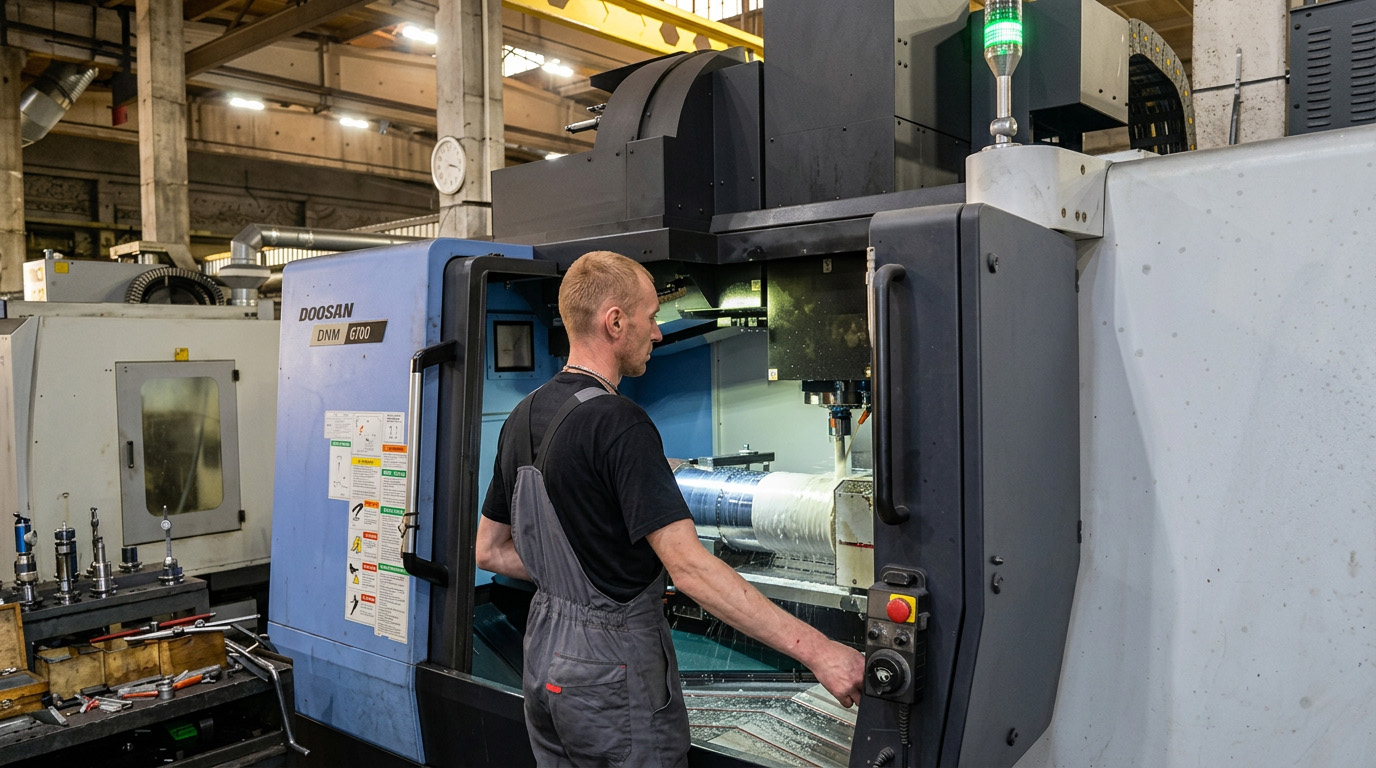

На первом этапе заготовка проходит предварительную механическую обработку. Затем выполняются токарные, расточные и зуборезные работы, формируются ступени, посадочные поверхности, канавки, фаски, пазы и резьбы. При необходимости проводится фрезерная обработка, обработка шлицев, отверстий и специальных профилей. Для изделий высокой точности применяется шлифовка, позволяющая добиться требуемой геометрии, минимального биения и заданной шероховатости поверхности.

После механической обработки детали нередко подвергаются термической обработке. Закалка, отпуск, поверхностное упрочнение и другие методы повышают прочность, износостойкость и сопротивление разрушению. На завершающем этапе проводится контроль размеров, проверка посадочных мест, соосности, балансировка и финальная обработка поверхности. Для быстроходных валов особенно важна динамическая балансировка, так как она напрямую влияет на надежную работу оборудования.

При проектировании валов и осей необходимо учитывать не только геометрическую форму, но и реальные условия эксплуатации. Эти детали работают под действием сил, которые могут вызывать кручение, изгиб, осевые смещения, вибрации и усталостные напряжения. Поэтому расчет валов и осей выполняют с учетом запаса прочности, допустимого прогиба, жесткости и характера приложения нагрузок.

Для валов особенно важно правильно определить такие параметры как диаметр, длина участков, места установки подшипников и узлов передачи. Если расчет выполнен неверно, это может привести к деформации, росту напряжений, ускоренному износу посадочных поверхностей и разрушению в наиболее нагруженных зонах. Опасность представляют резкие переходы сечения, недостаточно проработанные галтели и ошибки в выборе материала.

Для осей основной задачей становится обеспечение устойчивости под действием изгибающего момента и массы установленных элементов. Важно, чтобы ось не теряла геометрию, не давала критического прогиба и сохраняла точность положения в опорах. В машиностроении расчет тесно связан с подбором подшипников, режимом работы механизма и условиями монтажа.

Валы и оси используются практически во всех отраслях, где работают механические передачи и вращающиеся элементы. Их применяют в промышленном оборудовании, станках, редукторах, транспортных системах, сельскохозяйственной технике, подъемных механизмах, конвейерах, автомобилях и многих других машинах.

Валы особенно востребованы в тех узлах, где требуется передача крутящего момента. Они устанавливаются в коробки передач, редукторы, приводы, электродвигатели, насосы, компрессоры, станки с числовым программным управлением и технологические линии. Такие детали обеспечивают передачу движения между рабочими элементами и позволяют соединять в единую систему двигатель, трансмиссию и исполнительные механизмы.

Оси применяются там, где необходимо поддерживать колеса, ролики, блоки, рычажные и подвижные узлы. Они широко используются в механизмах башенного крана, встраиваются в рольганги и конвейерные линии. Также они незаменимы в транспортных механизмах, грузоподъемном оборудовании, тележках, опорно-поворотных узлах и устройствах, где требуется надежная опора и точная фиксация. В зависимости от конструкции изделия могут работать как самостоятельные элементы или как часть сложной механической системы.

Валы и оси — это не просто металлические детали, а ключевые элементы машин, от которых зависит надежность, точность и долговечность оборудования. Вал предназначен прежде всего для передачи крутящего момента и вращения, тогда как ось выполняет опорную функцию и воспринимает нагрузки от установленных на ней изделий. Именно это различие определяет особенности их конструкции, расчета, выбора материала и технологии производства.

Классификация валов и осей включает множество типов, отличающихся по форме, назначению и условиям применения. Для их изготовления используют стали и сплавы, способные выдерживать механические нагрузки, а сам процесс производства включает токарную, фрезерную, шлифовальную и термическую обработку. Правильный выбор конструкции, материала и параметров изделия позволяет обеспечить стабильную работу узлов, повысить ресурс оборудования и сократить риск отказов в процессе эксплуатации.
