Разновидности шлицевых соединений

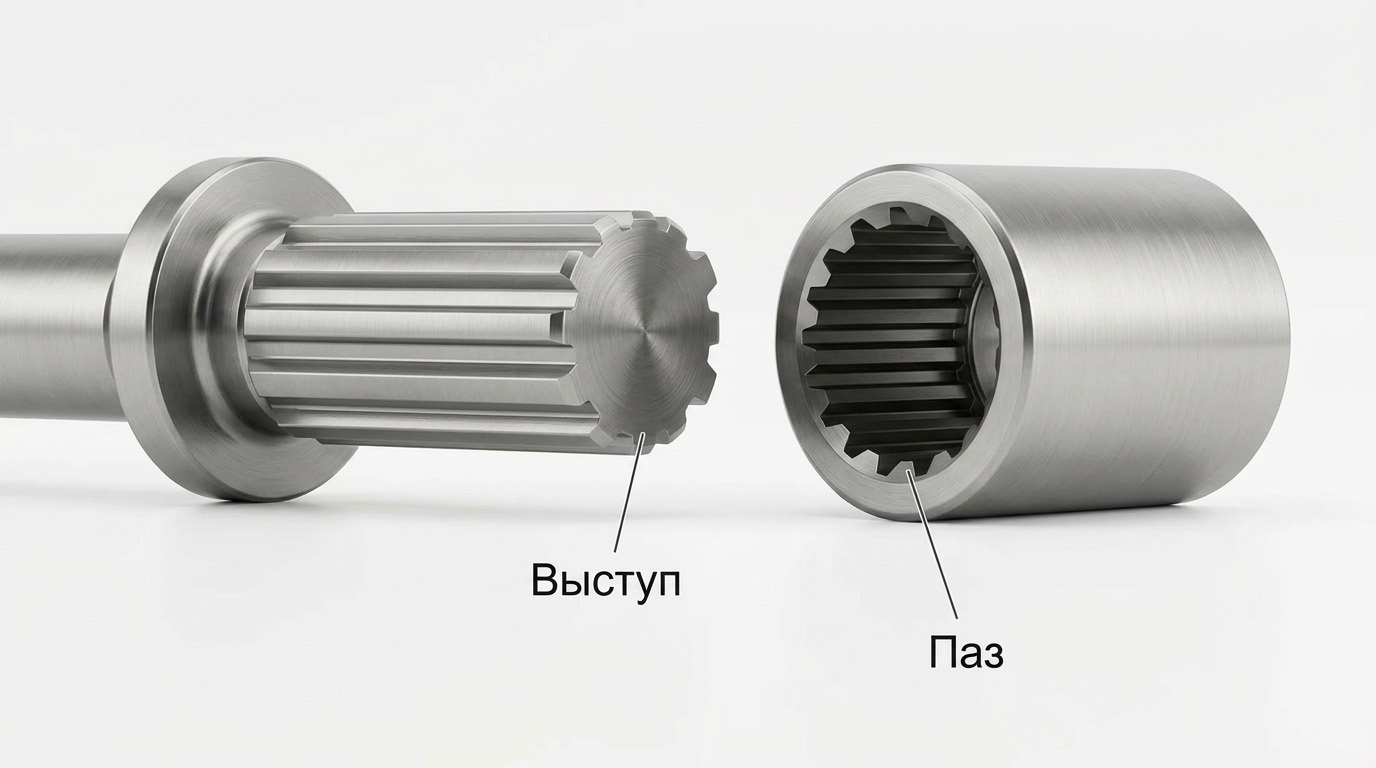

Шлицевые соединения широко применяют в машиностроении для соединения вала и ступицы, втулки, муфты, шкива или других деталей, например, элементов карданного вала, опоры, деталей корпуса или кинематической цепи, где требуется надежная передача крутящего момента. По сравнению со шпоночными соединениями, а также с использованием обычных шпонок, такой способ часто обеспечивает более равномерное распределение нагрузки, лучшую соосность и высокую прочность сопрягаемых элементов. Именно поэтому шлицы используют в узлах, где важны точное центрирование, устойчивость к нагрузкам и возможность осевого перемещения деталей, к тому же такие разъемные соединения отлично работают как направляющие. В любом случае основное назначение заключается в том, чтобы передавать момент между валом и внутреннему отверстию сопрягаемой детали за счет выступов и пазов, расположенных вдоль оси.

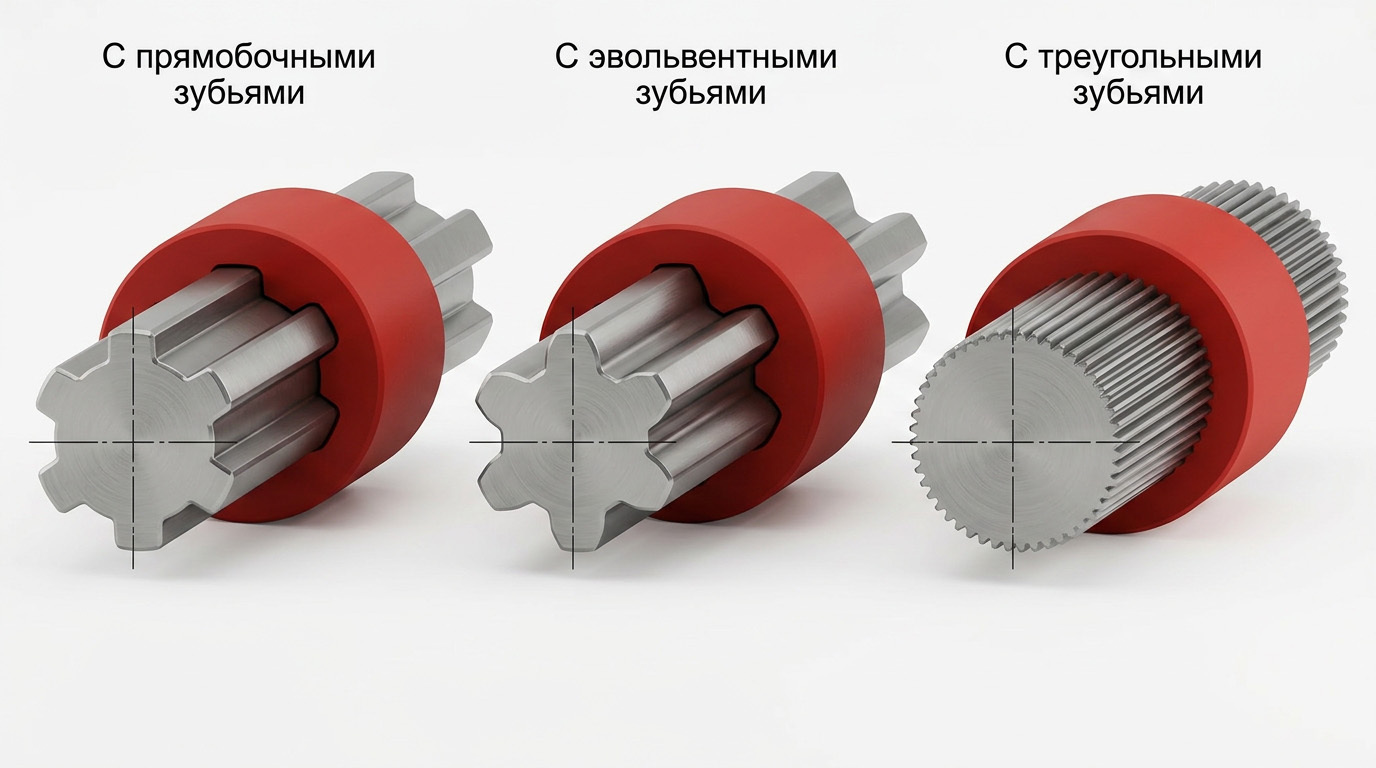

В зависимости от конструкции, условий работы и способа центрирования применяют разные профили зубьев. Базовая классификация выделяет три основных варианта, поэтому наиболее распространенными считаются эвольвентные, прямобочные и треугольные шлицы.

Базовая классификация выделяет три основных вида шлицевых соединений:

• эвольвентные, где профиль зуба строится по эвольвенте под определенным углом зацепления;
• прямобочные;
• треугольные, а также в редких случаях применяются трапецеидальные.

Каждый тип отличается формой профиля, характером контакта поверхностей зубьев, технологией изготовления и областью применения. Выбор зависит от требуемой нагрузочной способности, точности посадки, условий сборки и последующей эксплуатации. В зависимости от требуемой нагрузки и при заданных габаритах, профили строго стандартизованы. Любой государственный стандарт, например ГОСТ на шлицы, жестко регламентирует допуски и выделяет серии: легкая, средняя, дополнительные средние и тяжелая. В соответствии с ними подбираются такие параметры, как длина шлицевого участка, высота зуба и его модуль.

Шлицевые соединения различают не только по форме профиля, но и по способу центрирования. Бывает:

• центрирование по наружному диаметру или наружной окружности;
• центрирование по внутреннему диаметру, то есть по диаметру впадин;
• центрирование по боковым поверхностям зубьев, по их граням или рабочим сторонам.

В каждой конструкции применяются свои центрирующие элементы, которые сопрягаются с определенным радиальным зазором, и от способа центрирования зависят точность взаимного расположения деталей, качество прилегания рабочих поверхностей и распределение нагрузки. Для подвижных соединений особенно важно обеспечить возможность перемещения вдоль оси без заклинивания, забоин и задиров. Для неподвижных соединений главная задача — надежная фиксация и передача крутящих моментов без потери соосности.

К важным характеристикам шлицевых соединений относятся:

• число зубьев;
• размеры профиля;
• форма шлицов;
• точность обработки;
• прочность материалов;
• способ посадки;
• условия работы и уровень нагрузки.

Кроме того, на эксплуатационные свойства влияют качество обработки поверхностей, состояние пазов, точность изготовления втулки и вала, а также соблюдение требований к сборке. При проектировании узла обязательно выполняется расчет на смятие и на износ. Специальная формула учитывает допускаемые контактные напряжения, которые равномерно распределяются по рабочей площади зубьев. Если на узел действует переменная нагрузка, дополнительно проверяют усталостную прочность.

На практике шлицевые соединения часто сравнивают со шпоночными и зубчатыми соединениями, и такое сравнение важно при выборе конструкции для конкретного механизма, для чего ниже представлена сравнительная таблица.

Если говорить в общем виде, то преимущества шлицевых соединений следующие:

• высокая способность к передаче крутящего момента;
• более равномерное распределение нагрузки;
• хорошее центрирование соединяемых деталей;
• возможность применения в подвижных и неподвижных соединениях;
• широкое использование в машиностроении.

К условным недостаткам можно отнести:

• более сложную технологию изготовления;
• повышенные требования к точности;
• необходимость контроля состояния поверхностей зубьев и пазов;
• зависимость ресурса от качества сборки и условий эксплуатации.

Шлицевые соединения применяют в самых разных узлах машин и механизмов. Обычно это:

• редукторы;
• коробки передач;
• муфты;
• шкивы;
• зубчатые колеса;
• шлицевые валы.

Технология изготовления подбирается в зависимости от профиля, серии, размеров и требований к точности, куда входят различные технологические подходы. Используются такие подходы, как:

• фрезерование металла червячными фрезами, где режущий инструмент формирует профиль;
• протягивание;
• шлифование;
• применение специальных станков и измерительного контроля.

Для получения качественного соединения важно учитывать общую технологичность: материал деталей, точность обработки, способ центрирования, характер нагрузки, необходимость осевого перемещения, условия монтажа и эксплуатации. В качестве материала чаще всего используют углеродистые и легированные стали. Как метод повышения ресурса детали применяется химико-термическая обработка. После термообработки, например закалки, достигается высокая поверхностная твердость, измеряемая в единицах твердости. Такое улучшение структуры и различные способы упрочнения крайне важны для высоконагруженных узлов. Для неответственных передач требования к металлу могут быть ниже, что снижает себестоимость производства и при этом обеспечивает достаточно плавное зацепление.

Шлицевые соединения являются важным элементом деталей машин, когда требуется надежная передача крутящего момента, точное центрирование и высокая прочность соединяемых поверхностей. В зависимости от конструкции и условий работы применяют эвольвентные, прямобочные и треугольные профили. Эвольвентные шлицы ценят за универсальность и хорошие рабочие свойства, прямобочные — за распространенность и удобство применения, треугольные — за использование в специальных конструктивных решениях.

При выборе конкретного варианта учитывают размеры, форму профиля, способ центрирования, характер нагрузки, требования к подвижности или жесткой фиксации. По сравнению со шпоночными соединениями шлицевые часто дают более выгодное распределение нагрузки и лучшую соосность, однако требуют более точной обработки. Именно поэтому их широко применяют в машиностроении, валах, втулках, ступицах, редукторах и других ответственных механизмах.
