Чем отличается винт от болта: разбираем определения и ГОСТ

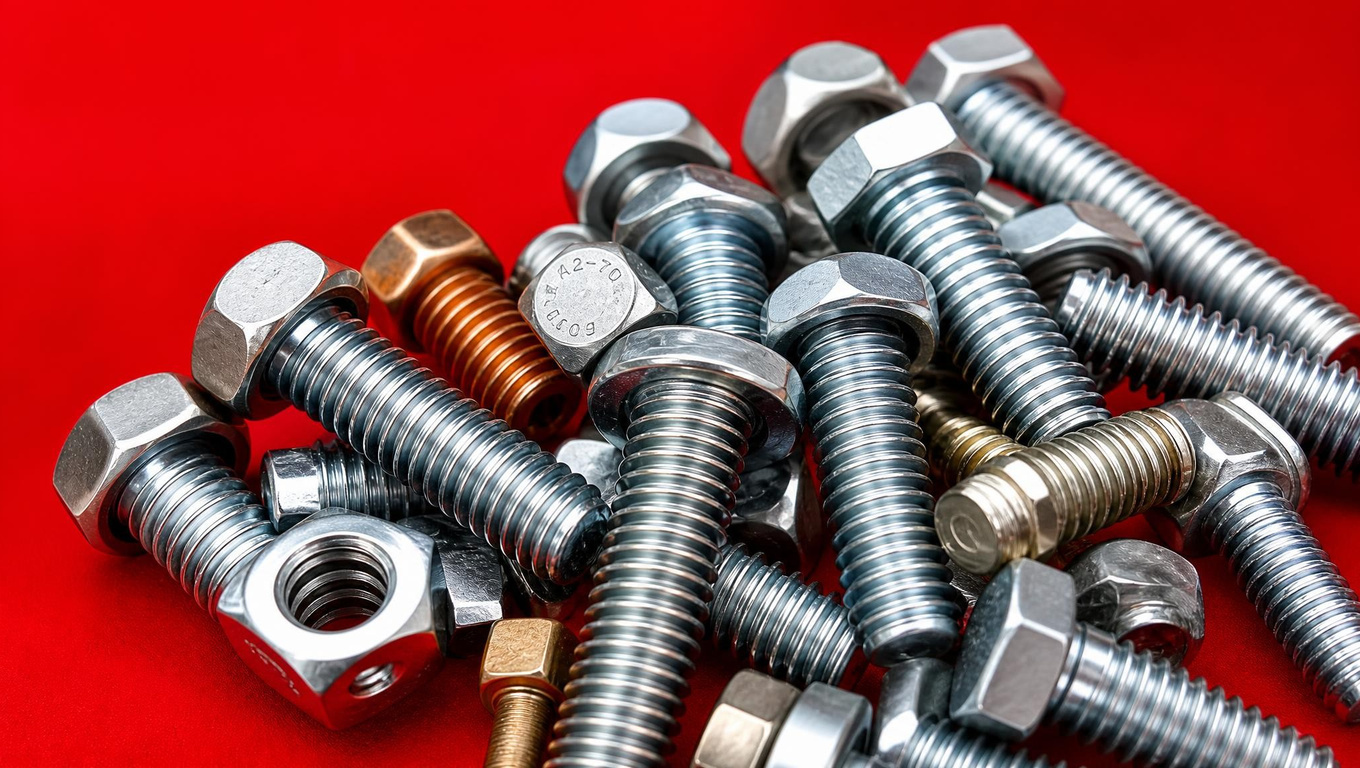

На полке строительного магазина лежат два похожих изделия. Каждое представляет собой металлический стержень с наружной резьбой и головкой на одном конце. Внешне их легко перепутать, но на ценнике одно называется болт, а другое — винт. И это не прихоть производителя: перед вами два разных вида крепежа, у каждого своя задача, свои стандарты и свой способ монтажа.

Путаница возникает из-за обиходной терминологии. В быту болтом называют любое крупное крепёжное изделие с шестигранной головкой, а винтом — всё мелкое, что вкручивается отверткой. Логика вроде бы понятная, но она рассыпается при первом взгляде на каталог: там спокойно соседствуют винты с шестигранной головкой и болт с потайной головкой, который на привычный болт совсем не похож. Значит, дело не в размере и не в инструменте.

Настоящий признак различия заключается в том, как крепёжный элемент работает в соединении. Болт всегда проходит через сквозное отверстие и затягивается гайкой с другой стороны. Винт вкручивается в резьбовое отверстие самой детали — в корпуса и узлы, подготовленные заранее, гайка ему не нужна. Проще говоря: винт рассчитан на глухое отверстие, болт — на сквозное. Отсюда вытекают и конструктивные особенности: форма головки, длина резьбы, класс прочности, точность обработки.

В этой статье разберём определения по ГОСТ и DIN, сравним конструкцию, назначение и области применения, посмотрим на практические примеры и объясним, почему болт и винт до сих пор путают в документации и на складах.

Универсальный ответ «это просто железка» здесь не работает: от правильно выбранного типа метиза зависят прочность узла и срок службы оборудования. Именно поэтому крепежные изделия применяются повсюду — от мебельного шкафа до несущих опор моста, — а в промышленности используются строго по заданным параметрам.

Базовый документ — ГОСТ 27017-86 «Изделия крепёжные. Термины и определения». По нему болт представляет собой крепёжное изделие в виде стержня с наружной резьбой на одном конце и головкой на другом, предназначенное для соединения деталей с применением гайки.

Самое распространённое исполнение — болт с шестигранной головкой по ГОСТ 7798, который затягивают гаечным ключом. Резьба нанесена не на всю длину: под головкой остаётся гладкая часть стержня, она принимает срез и центрирует соединяемые детали. Болтовое соединение работает на растяжение. Для несущих узлов берут высокопрочный болт с классом прочности 8.8 и выше, для наружных работ — оцинкованный или нержавеющий.

Тот же ГОСТ определяет винт как крепёжное изделие со стержнем с наружной резьбой и головкой или иным элементом для передачи крутящего момента, которое ввинчивается в резьбовое отверстие детали. Гайка не участвует: резьба нарезана прямо в металле корпуса.

Поэтому винты нередко имеют резьбу по всей длине стержня — с полной резьбой держать деталь удобнее. Головку делают со шлицем: прямым, крестообразным или внутренним шестигранником под отвертки и шуруповерты. Винт с потайной головкой садится заподлицо с поверхностью, винты с цилиндрической головкой опираются на плоскую поверхность через шайбы. Есть также полупотайная и полукруглой формы разновидности. Основные стандарты — ГОСТ 17475, ГОСТ 11738, ГОСТ 1491.

DIN 931 и DIN 933 — болт с шестигранной головкой с неполной и полной резьбой, DIN 912 — винт с цилиндрической головкой и внутренним шестигранником, DIN 963 — винт с потайной головкой и прямым шлицем. В стандартах ISO логика та же: тип изделия определяется формой головки, шагом резьбы (метрической, крупной или мелкой) и классом точности.

Важный нюанс: кроме метиза стандартного исполнения существует крепеж специального назначения. У него своя маркировка и своя шляпка — квадратная, с углублением под шлиц или с коническим подголовком. Такие изделия не взаимозаменяемы с массовыми, и подбирать их нужно строго по чертежу.

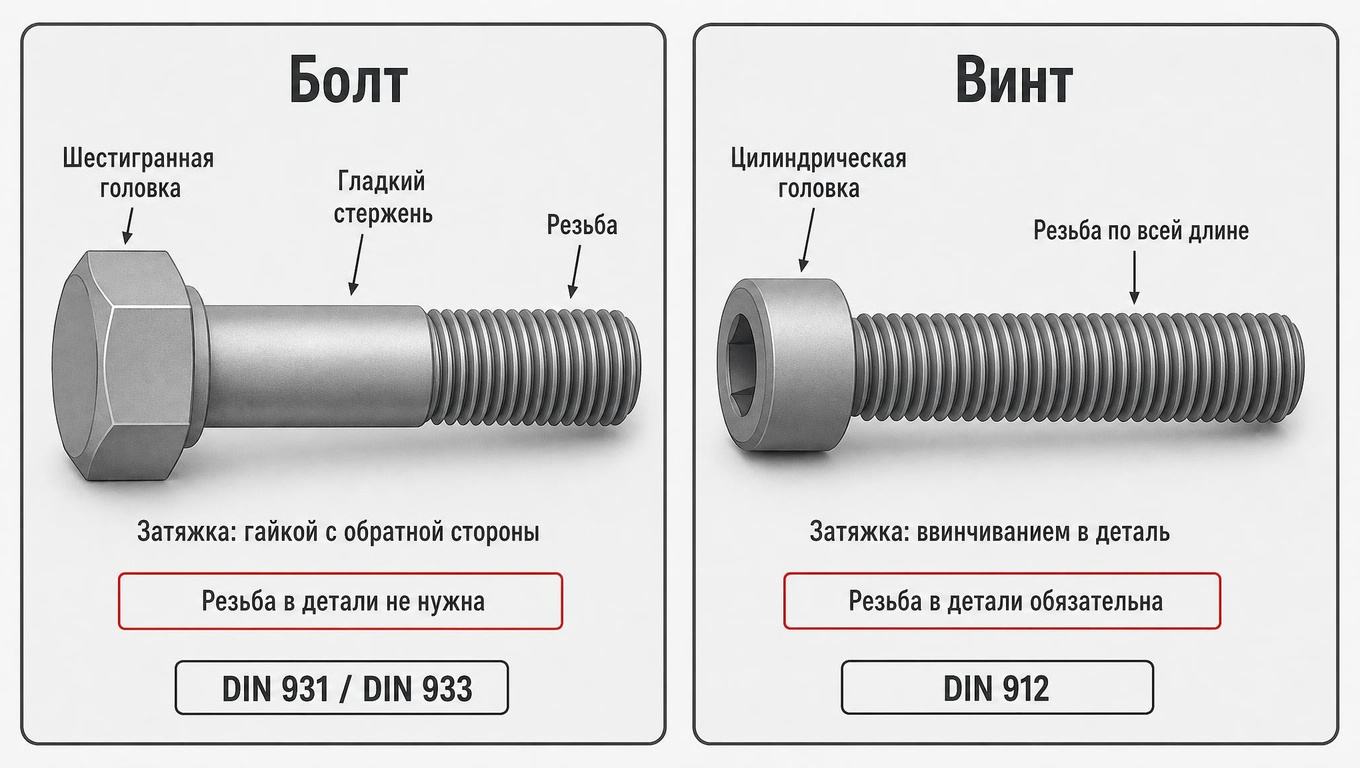

Если убрать детали, отличие винта от болта звучит одной фразой: болт всегда работает в паре с гайкой и проходит через сквозное отверстие, а винт вкручивается в резьбовое отверстие самой детали. Один и тот же метрический крепеж М10 может называться и болт, и винт — всё определяется тем, как он установлен. Поэтому в чертежах пишут «болт М10х40 ГОСТ 7798» или «винт М10х40», а не «шуруп» или «саморез»: у тех резьба другая, они врезаются в материал без подготовленного отверстия.

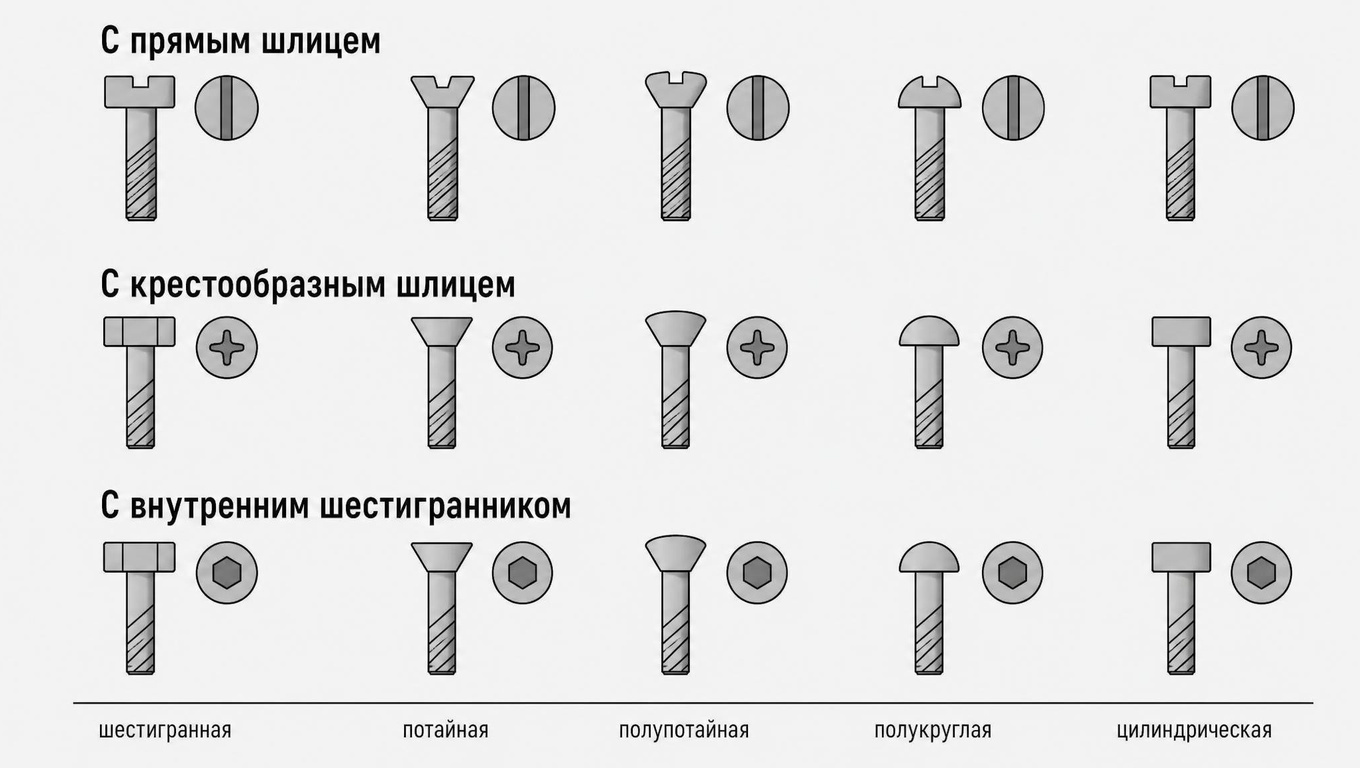

Больше всего винт и болт отличаются головкой. У болта она, как правило, шестигранная и рассчитана на гаечный ключ: чем крупнее крепежное изделие, тем большее усилие затяжки нужно передать. У винта головка бывает цилиндрической, полукруглой, потайной или полупотайной, а крутящий момент передаётся через шлиц — прямой, крестообразный или внутренний шестигранник. Шестигранник у винта тоже встречается, но утоплен в тело, под торцевой ключ.

Болт с шестигранной головкой работает на растяжение по всей длине стержня, поэтому головку не прячут: она несёт нагрузку и служит упором. Винт с полукруглой головкой, наоборот, часто ставят ради аккуратного вида — мебельный и строительный крепеж такого типа не режет руку и не цепляется за одежду.

Практическое следствие: винт с цилиндрической головкой можно утопить в зенкованное отверстие, а потайной вообще уходит заподлицо с поверхностью детали. Болт так не поставить — его головка всегда остаётся снаружи, и это надо учитывать при сборке, если габарит узла ограничен.

Второй признак — резьба. У болта она, как правило, неполная: под головкой остаётся гладкий участок стержня, который берёт на себя срез и точнее центрирует соединяемые детали. У винта резьба чаще идёт по всей длине стержня — так удобнее вкручивать его в неглубокое отверстие.

Шаг у обоих видов обычно метрический, крупный; мелкой резьбой оснащают изделия малого диаметра или крепеж для точной механики. Класс прочности 4.8, 8.8, 10.9 и 12.9 указывает на предел прочности стали — он важен для узлов, которые работают на растяжение или срез. Если нужна деталь нестандартной длины, иногда выручает изготовление на токарном станке.

Конструктивные различия напрямую определяют, как деталь держится в узле.

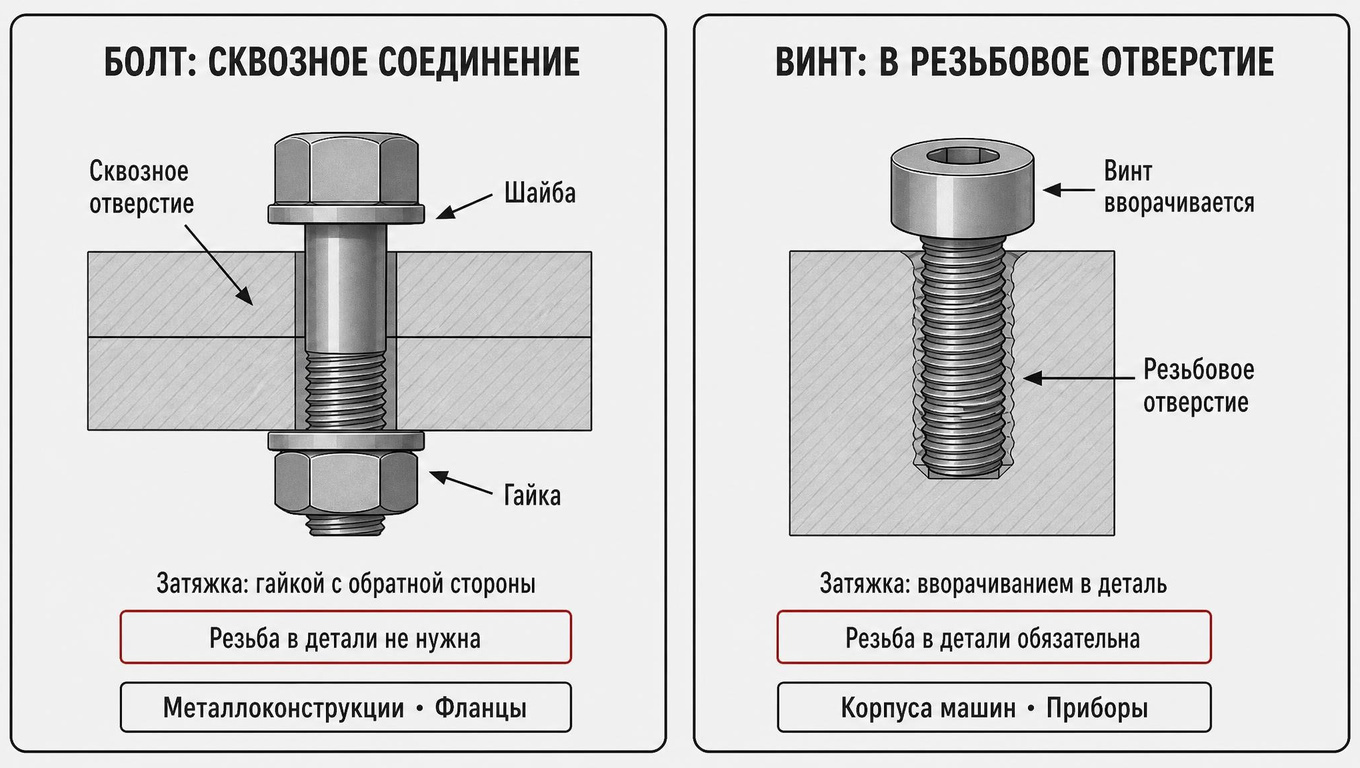

Болтовое соединение — это две и более соединяемых детали, сквозное отверстие в них, болт и гайка (иногда с шайбами). Болт проходит насквозь и стягивает пакет снаружи. Для болта нужен доступ с двух сторон: с одной его держит головка, с другой — гайка, поэтому тонкий лист и глухие корпуса для такого крепежа неудобны.

Винтовое соединение — деталь и корпус с резьбовым отверстием. Винт вкручивается прямо в тело детали, гайка не нужна. Так крепят крышки, фланцы, панели, мебельный крепеж, установочные элементы. Соединения деталей из разных материалов здесь тоже возможны, если в одной из них есть резьба.

Отдельная группа — установочные элементы: упорные, стопорные, пружинный и шариковые. Они не стягивают детали, а отвечают за фиксации и точное позиционирование. Радиальные и шариковые варианты служат для подпружиненного поджима, а кольца и опорные шайбы нужны в узлах, где деталь вращается. Момент вкручивания здесь считают особенно внимательно.

Оба вида — крепежные изделия с наружной резьбой, оба рассчитаны на осевую нагрузку и затяжку с заданным моментом. Но если узел разбирают часто или работают с тонким металлом, где резьбу не нарезать, — берут болт. Если нужно скрытое, компактное крепление и доступ с обратной стороны невозможен — берут винт. Сравнение по конструкции экономит время: достаточно взглянуть на головку и длину резьбы, чтобы определить тип изделия, не залезая в документацию.

Болт — это крепеж для ответственных соединений, которые несут нагрузку и при этом должны разбираться. Металлоконструкции, каркасы зданий, мосты, рамы машин, фланцы трубопроводов — везде, где нужна высокая прочность и предсказуемая работа на растяжение. В машиностроении болтовое соединение считается базовым: по ГОСТ 7798 делают крепеж нормальной точности, по DIN 931 — массовые промышленные серии.

Работает болт и там, где соединяют детали из разных материалов: металл с металлом, металл с деревом, металл с пластиком. Сквозное отверстие просверлить проще, чем нарезать резьбу, поэтому в строительстве массивных конструкций этот вид крепежа вытесняет почти все альтернативы.

Винт применяют там, где ответной деталью служит сам корпус: крышки механизмов, панели приборов, фланцы, мебельные узлы. Винт с потайной головкой даёт ровную поверхность и не выступает над плоскостью детали — это важно в точной механике и отделке. Винт с полукруглой головкой ставят, наоборот, когда нужна аккуратная внешняя посадка.

В электронике, приборостроении, производстве бытовой техники винт с крестообразным шлицем — массовая деталь: его удобно закручивать шуруповертами и отвертками на конвейере. В станках и механизмах установочные винты без головки фиксируют положение деталей вдоль оси, а в точных узлах им доверяют регулировку.

Типовая картина по отраслям:

Классификация крепежа по назначению не сводится к двум видам. Анкер держит в бетоне, хомуты собирают трубы, самонарезающий метиз работает по тонкому листу. В грузоподъемной технике и такелаже используют кольца, рым-метизы и упорные скобы. У каждой группы свои характеристики, а методы монтажа задаёт инструкция производителя.

Отдельно стоит сказать про соседей по ящику. Шпилька резьбой похожа на оба вида, но головки не имеет вообще. Дюбель и анкерный крепеж работают в бетоне, гвозди и заклепки не разбираются, шплинты только стопорят. Не путаются с болтом ни саморез, ни шуруп: у них резьба иная, они врезаются в материал без подготовленного отверстия.

Разница в назначении задаёт и технические требования. Болт рассчитывают на растяжение и срез: диаметр, длина и класс прочности выбираются по нагрузке, а затяжку контролируют динамометрическим ключом. Винт чаще держит сдвиг и вибрацию, поэтому для него критичны шаг резьбы, глубина завинчивания, точность обработки и наличие покрытия против коррозии. Крепеж из стали высокой прочности нужен в силовых узлах, оцинкованный или нержавеющий — в условиях эксплуатации на улице.

Практический вывод простой. Если изделие несёт нагрузку и должно разбираться — берите болт. Если нужно скрытое крепление, компактные размеры и доступ только с одной стороны — винт. Логика работает и для промышленных задач, и для бытового ремонта, где под рукой есть лишь гаечный ключ и отвертка.

Возьмём каркас из двух стальных уголков. В обеих деталях сверлят сквозное отверстие, вставляют болт М10, надевают шайбу, накручивают гайку. Работают двумя ключами — рожковым и торцевым. Болт с шестигранной головкой берёт нагрузку на растяжение и держит узел годами, а разбирается за минуту. Для улицы выбирают оцинкованный крепеж, для агрессивной среды — нержавеющий.

Крышку редуктора сажают на винт с цилиндрической головкой и внутренним шестигранником по DIN 912. Гайка не нужна: резьбу нарезают прямо в корпусе, а в крышке делают только гладкое отверстие. Затяжку ведут с заданным моментом, чтобы не сорвать мелкую резьбу. Головка такого винта утоплена в тело и не мешает соседним деталям.

Панель прибора толщиной 1–2 мм. Нарезать резьбу в ней нельзя, гайку с обратной стороны не подставить — там плата. Подходящий вариант — винт с потайной головкой и крестообразным шлицем: он притягивает панель к заранее подготовленной стойке, а шлиц уходит заподлицо с поверхностью. Собрать такое соединение можно отверткой или шуруповертом, без гаечного ключа.

Две трубы стянуты по кругу. Здесь считают каждое усилие: диаметр, класс прочности, шаг резьбы, глубину завинчивания гайки. Если заменить болт на винт, узел потеряет несущую способность — резьба в теле фланца не выдержит растяжение. Поэтому в ответственных местах ставят высокопрочный болт с шестигранной головкой, шайбами и шплинтами.

Установочные крепежные элементы без головки фиксируют шкив на валу, регулировочные задают положение оптики. Тут решают доли миллиметра, поэтому важны точность токарной обработки при изготовлении, калиброванный стержень и сталь без дефектов. В приборостроении такой крепеж — массовая деталь: его ставят тысячами, а инструментом служит обычная отвертка.

Рядом с таблицей из предыдущего раздела полезно держать в голове частные случаи: установки с доступом только с одной стороны, узлы с вращением, навесное оборудование под вибрацией. Правильно подобранный метиз снимает половину проблем при монтаже — от срыва резьбы до люфта через месяц эксплуатации.

Практика подтверждает простое правило: болт остаётся крепежом для разборных силовых узлов, а винт — для компактных и скрытых соединений, где доступ есть только с одной стороны.

Главная причина путаницы в том, что разговорный язык и нормативная документация живут по разным правилам. Покупатель в магазине уверенно называет болтом любой метиз с шестигранной головкой, а продавец его не поправляет. В технической документации такое словоупотребление недопустимо: определение задано жёстко, и подмена термина меняет смысл чертежа.

Отсюда и ошибки в заказах. Человек просит «болт М8», получает крепеж с шестигранной головкой и удивляется, что тот не вкручивается в глухое отверстие. А нужен ему был винт. Одна неточность — и партия уходит обратно на склад, а монтаж простаивает.

Изделия действительно похожи: стержень, резьба, головка. Головкой называют верхнюю часть метиза, и по одной ей тип не определить. Различать их приходится по длине резьбы и наличию шлица, а форма головки бывает обманчивой — конические, полукруглые и потайные варианты встречаются у обоих видов. Винт с шестигранной головкой и болт отличаются лишь тем, полная у него резьба или нет, и стоят в каталогах рядом. Неспециалисту этого признака мало, поэтому путаница и возникает.

Саморез и шуруп вообще не относятся к винтам: они формируют резьбу в материале сами. Шпилька головки не имеет вовсе. Анкерный крепеж и дюбель работают в бетоне по другому принципу. Крепеж одного класса прочности может отличаться химическим составом стали и покрытием — это тоже сбивает с толку. Когда все эти метизы лежат в одном лотке, терминологическая дисциплина падает окончательно.

Порядок действий простой:

Различие винта и болта не в размере и не в инструменте, которым его крутят. Оно в схеме соединения: гайка или резьбовое отверстие, сквозной проход или ввинчивание в корпус. Определения из ГОСТ описывают эту разницу точно, бытовые привычки — приблизительно. Держите в голове этот единственный признак — и спорить о терминах больше не придётся ни на складе, ни в переписке с поставщиком.

Болт и винт решают одну задачу — соединять детали — но идут к ней разными путями. Болт стягивает пакет насквозь, его держит гайка с обратной стороны, и вся нагрузка ложится на растяжение. Винт вворачивается в резьбу самого корпуса или детали: он компактнее, его шлиц прячется заподлицо с поверхностью и не мешает сборке. Именно эта разница в схеме соединения — главный признак, по которому определяют тип крепежа, а не размер, не материал и не инструмент.

Коротко то, что стоит запомнить:

Форма головки, длина резьбы, покрытие и марка стали вторичны по отношению к принципу работы в соединении. Как только вы поняли, что деталь стягивается гайкой или вворачивается в подготовленное отверстие, путаница исчезает. Дальше идёт обычная инженерная работа: расчёт по нагрузке, выбор из каталога, сверка с чертежом и спецификацией, при необходимости — консультация у поставщика.

И последнее. Разница в терминологии — не спор о словах. Точное название метиза в заявке и в спецификации экономит время на монтаже, исключает возврат товаров и защищает от ошибок при сборке. Промышленные стандарты для этого и существуют: чтобы у конструктора, снабженца и мастера на объекте одна и та же деталь называлась одинаково.
