Фрезеровка металла: что это такое и какие виды бывают

Фрезерование — это метод механической обработки металла, при котором материал снимается вращающейся фрезой. Такой способ позволяет получать плоские поверхности, пазы, канавки, уступы, отверстия и детали сложных форм. В статье ниже разобраны процесс фрезерования, виды обработки, типы фрез, параметры резания и области применения этого метода.

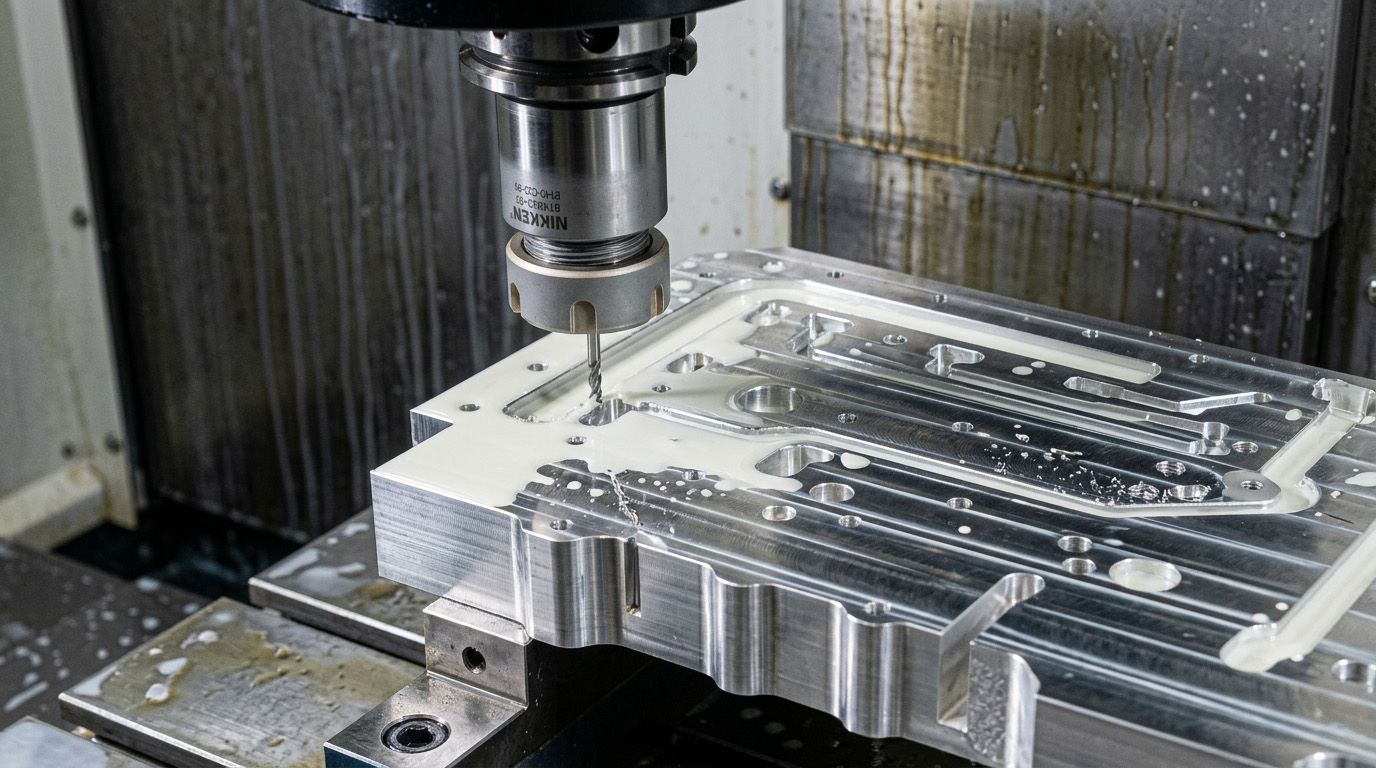

Фрезерование представляет собой способ обработки заготовки режущим инструментом. В этом процессе фреза вращается, а заготовка или сам инструмент движется по заданной траектории. За счет этого снимается слой материала и формируется нужная геометрия.

Фрезерная обработка металла широко применяется в производстве. Она подходит для изготовления единичных изделий и серийных изделий. Метод используется там, где требуется точность размеров, стабильное качество поверхности и возможность получать сложные элементы конструкции.

Чаще всего фрезеровку применяют для обработки:

• плоских поверхностей;
• пазов и канавок;
• уступов и фасок;
• отверстий;
• контуров и профилей;
• сложных форм;
• зубчатых и фасонных элементов, а также нарезания резьбы.

Важно! Фрезерование не сводится только к снятию металла с плоскости. Этот метод позволяет выполнять сразу несколько операций и получать детали с высокой точностью при правильном выборе инструмента, режима резания и подачи.

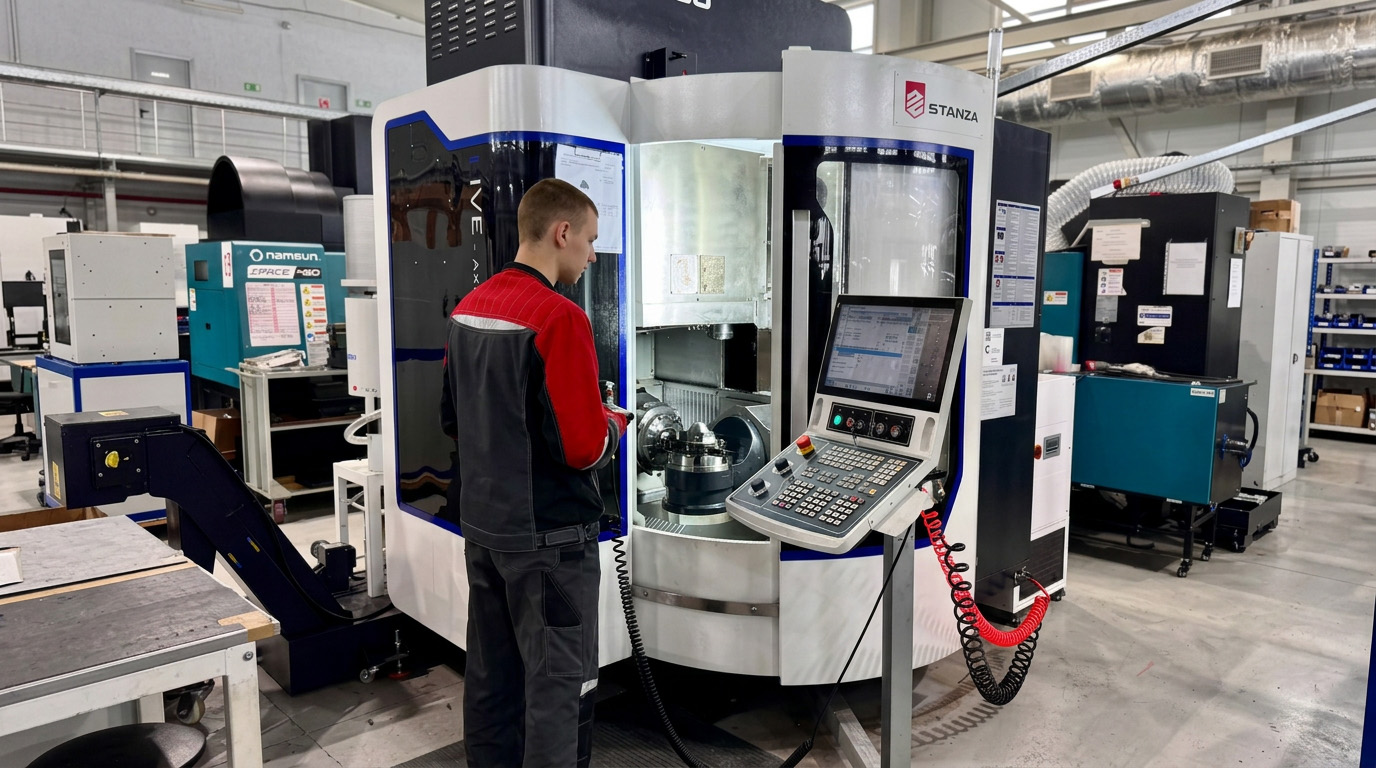

Фрезерование начинается с подготовки заготовки. Ее закрепляют на рабочем столе станка с помощью оснастки и приспособлений, в число которых могут входить поворотные устройства. После этого подбирают тип фрезы, задают скорость вращения шпинделя, глубину резания и подачу.

Во время работы режущие кромки фрезы последовательно входят в материал, при этом движение подачи может осуществляться перпендикулярно или параллельно оси инструмента. Каждый зуб снимает часть слоя. Так постепенно формируется контур, размеры и требуемый профиль.

Обычно процесс включает несколько этапов:

1. Подготовка чертежа или программы.
2. Выбор оборудования и инструмента.
3. Установка и фиксация заготовки.
4. Настройка режимов.
5. Черновая обработка.
6. Чистовой проход.
7. Контроль размеров и контура.

На практике качество результата зависит не только от станка. Большую роль играют жесткость системы, правильная фиксация детали, износ инструмента и точность настройки.

Фрезерные станки позволяют обрабатывать заготовки разной формы и размеров. На них выполняют как простые, так и сложные операции. Это делает метод универсальным для металлообработки.

На фрезерном оборудовании выполняют:

• обработку плоскостей;
• выборку пазов;
• создание канавок;
• фрезеровка уступов;
• снятие фасок;
• обработку торцов;
• профилирование;
• изготовление контуров;
• сверление (для этих целей в шпиндель могут устанавливаться сверла) и расточные операции;
• нарезание отдельных элементов сложной формы.

Ниже показано, какие задачи чаще всего решает фрезерование.

После выбора операции подбирают конкретный тип фрезы. От этого зависит производительность, шероховатость и срок службы инструмента.

Существует несколько способов классификации фрезерования. Обычно виды различают по расположению инструмента, направлению подачи, типу поверхности и характеру выполняемой операции.

По назначению чаще выделяют следующие виды:

• торцевое — используется для обработки плоскостей;
• концевое — подходит для пазов, канавок, карманов и контуров;
• фасонное — применяется для создания сложных профилей;
• угловое — используется для фрезерования под углом;
• цилиндрическое — подходит для обработки длинных плоскостей;
• отрезные и дисковые операции — применяются для узких пазов и создания прямой линии реза при разделения заготовки.

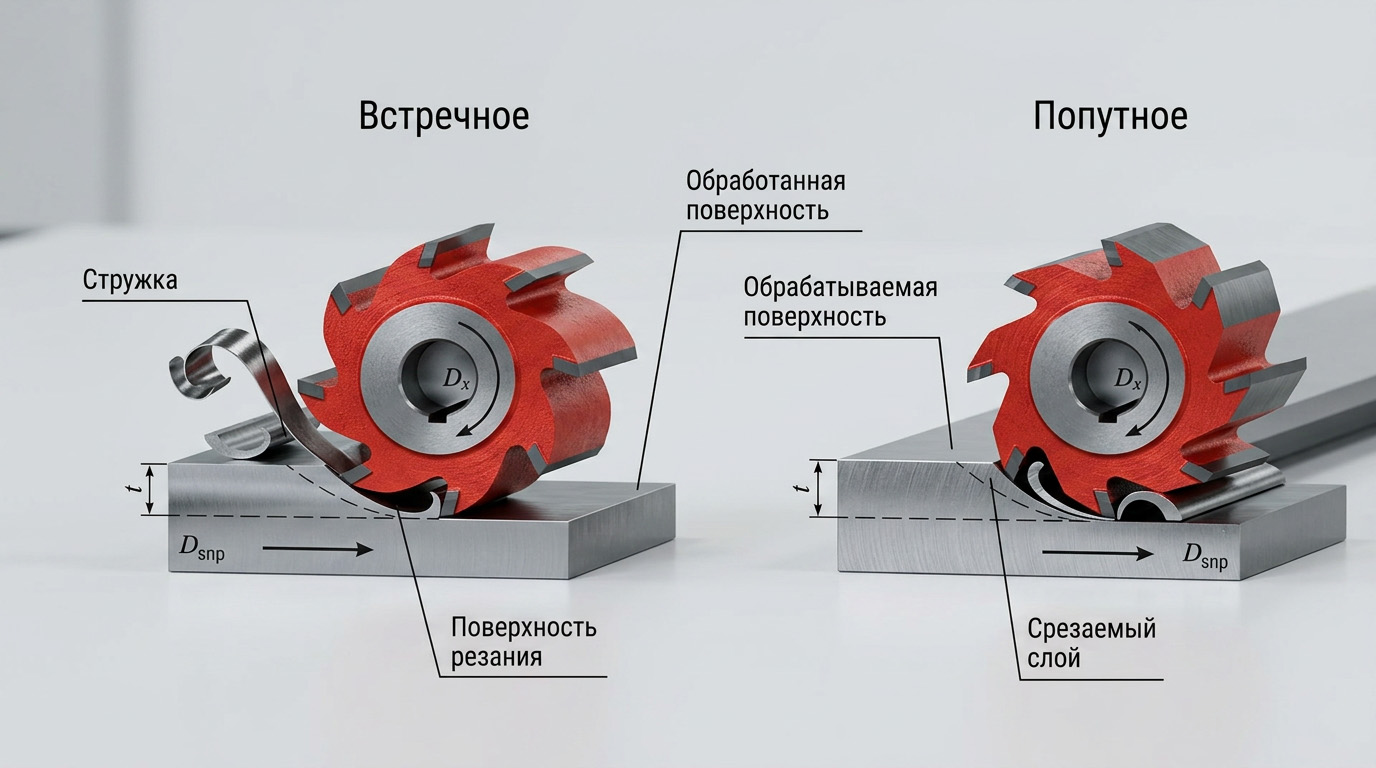

По направлению движения различают:

• встречное фрезерование;
• попутное фрезерование.

При встречном методе движение подачи направлено навстречу вращению резца фрезы. При попутном — совпадает с ним. Выбор зависит от оборудования, материала, жесткости системы и требований к шероховатости.

Ниже в таблице приведено краткое сравнение.

Основной режущий инструмент при таком способе обработки — фреза. Она имеет несколько зубьев и режущие кромки. В зависимости от типа операции могут применяться цельные твердосплавные фрезы, а также сборные инструменты, в которые устанавливаются сменные режущие пластины. При вращении каждый зуб снимает часть материала. За счет этого достигается равномерное удаление стружки и высокая производительность. Для лучшего отвода металлической стружки инструмент часто имеет винтовые канавки.

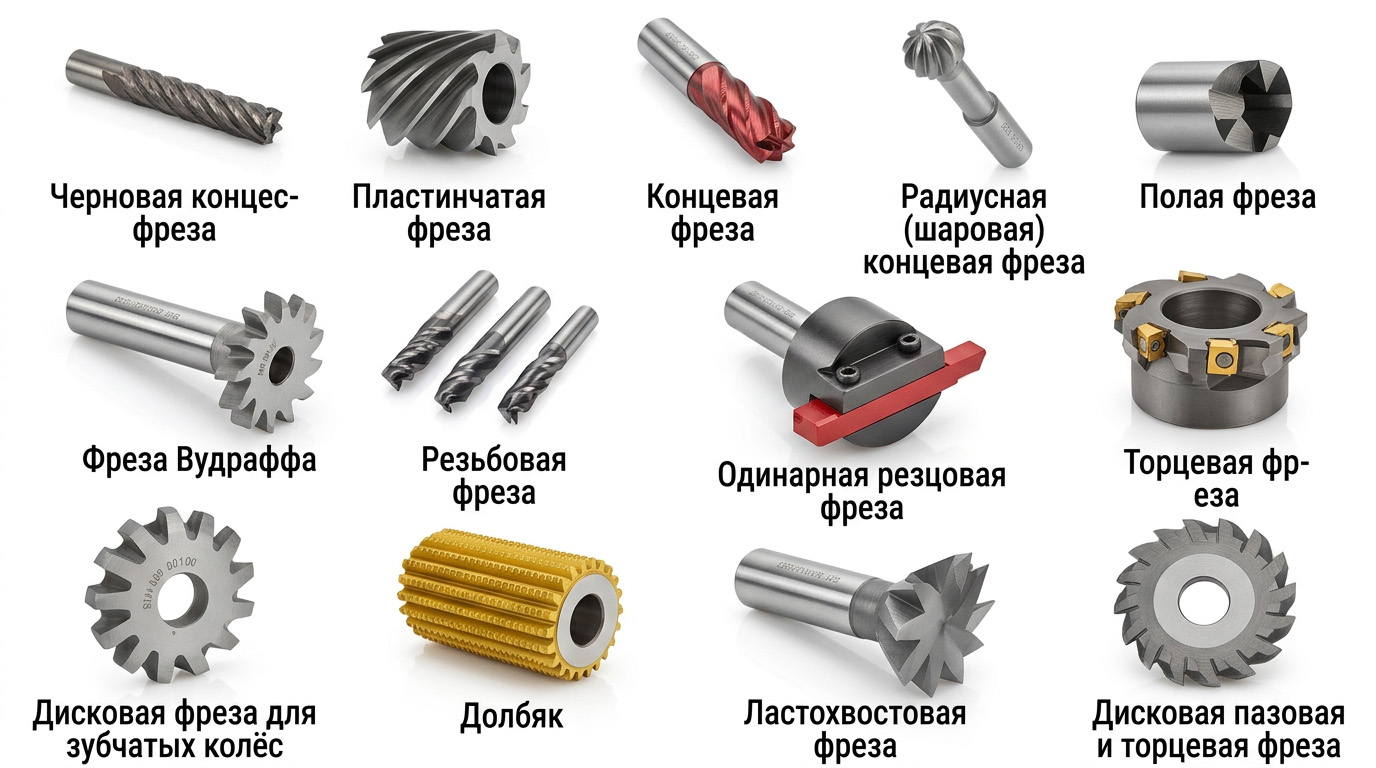

Для разных задач используют разные типы фрез и их диаметры:

• концевые;
• торцевые;
• дисковые;
• цилиндрические;
• угловые;
• фасонные;
• специальные фрезы под конкретную операцию.

Выбор инструмента зависит от:

• материала;
• требуемой точности;
• глубины;
• ширины реза;
• геометрии;
• необходимой производительности;
• требований к шероховатости.

В таблице показано, для чего обычно применяют разные фрезы.

Кроме самой фрезы, важны цанги, оправки, патроны, приспособления для закрепления заготовки и системы подачи. Без надежной оснастки трудно получить точные размеры и стабильное качество.

Фрезерование выполняется на разных типах станков. В ТЗ отдельно упоминаются фрезерные станки, вертикальные, горизонтально расположенные системы, универсальные модели и оборудование с ЧПУ. Все они решают разные производственные задачи.

Наиболее распространены:

• вертикальные станки — удобны для большинства стандартных операций;
• горизонтальные станки — применяются для ряда специальных работ;
• универсальные станки — подходят для разные процессы изготовления деталей;

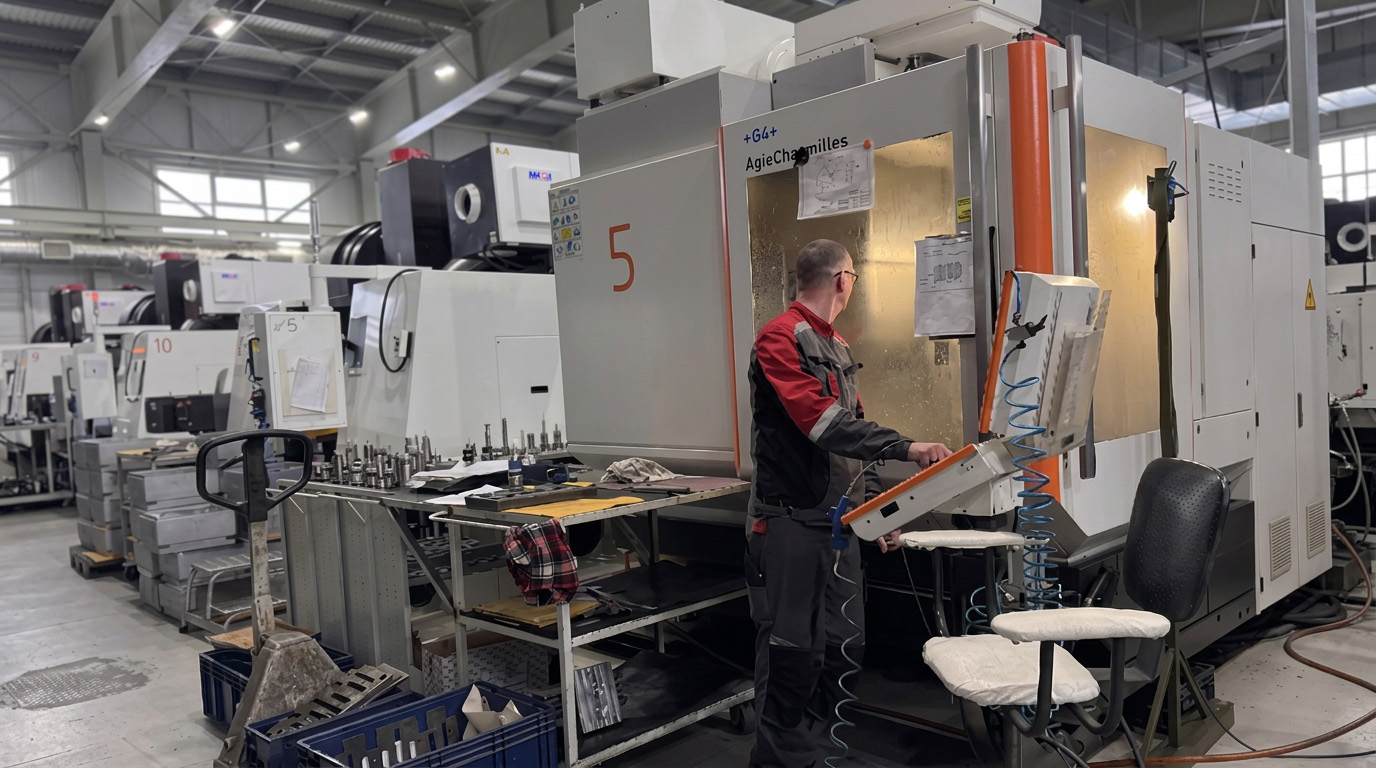

• станки с ЧПУ — позволяют выполнять 5 осевую фрезерную обработку по программе с высокой повторяемостью.

Станки с программным управлением особенно востребованы там, где важны:

• точность;
• повторяемость;
• обработка сложных траекторий;
• снижение влияния человеческого фактора;
• высокая скорость выполнения операций.

При этом даже современное оборудование требует правильной настройки. Ошибки в режиме резания, подаче или закреплении заготовки могут ухудшить результат.

Фрезерная обработка зависит от набора технологических параметров. Если они выбраны правильно, процесс идет стабильно, а поверхность получается точной и чистой. Если параметры подобраны неверно, растет износ инструмента, появляются вибрации и отклонения по размерам.

К основным параметрам относят:

1. Скорость резания.
2. Скорость вращения шпинделя.
3. Подачу.
4. Глубину резания.
5. Ширину снимаемого слоя.
6. Тип инструмента.

• Из чего состоит заготовка — нужно особенно тщательно учитывать при работе с твердыми сплавами..

1. Жесткость системы.
2. Состояние режущих кромок.

Для удобства в таблице показано влияние этих факторов.

Хороший результат дает только комплексный подход. Важно не просто увеличить скорость, для некоторых материалов используется технология с плавным резом. Нужно согласовать режим, инструмент, свойства материала и возможности станка.

Фрезерование считается одним из самых универсальных способов механической обработки. Оно позволяет работать с заготовками разных размеров и получать как простые, так и сложные формы. Именно поэтому метод широко применяется в промышленности и современном производстве.

К основным преимуществам относятся:

• высокая точность;
• возможность создания сложных форм;
• обработка плоскостей, пазов, канавок и уступов;
• широкий выбор инструмента;
• высокая производительность;
• возможность работы на универсальных станках и ЧПУ;
• хорошая повторяемость результата.

Однако у метода есть и особенности, которые нужно учитывать:

• требуется точная настройка оборудования;
• важно правильно выбрать фрезу и режим резания;
• износ инструмента влияет на качество поверхности;
• при недостаточной жесткости возникают вибрации;
• для сложных изделий часто нужна точная программа и опыт оператора.

Фрезерование эффективно тогда, когда соблюдены технологические условия. Сам по себе станок не гарантирует качество. Результат всегда зависит от правильной организации всего процесса.

Фрезерование применяется в разных отраслях. Этот метод подходит для изготовления единичных деталей, мелких партий и серийной продукции. Его используют там, где важны точные размеры, чистота поверхности и возможность получать сложную геометрию.

Чаще всего фрезерная обработка используется в следующих направлениях:

• машиностроение;
• приборостроение;
• изготовление оснастки;
• производство корпусных деталей;
• ремонт и восстановление металлических изделий;
• выпуск сборочных узлов и механизмов.

Метод подходит для:

• стали;
• алюминия;
• сплавов;
• других металлических материалов, если режим и инструмент подобраны правильно.

За счет универсальности фрезеровка остается одним из базовых процессов металлообработки. Она хорошо сочетается с другими операциями, включая сверление, расточные и токарные работы.

Выбор метода зависит от задачи. Для принятия верного решения необходимо учитывать форму, размеры, материал, требуемую точность и объем производства. Для простой плоскости подойдет один вариант, а для профиля сложной формы другой.

При выборе учитывают:

• геометрию изделия;
• требуемое качество поверхности;
• глубину и ширину;
• материал заготовки;
• тип станка;
• наличие ЧПУ;
• допустимое время;
• требования к точности.

Практический подход может быть таким:

1. Определить, какую поверхность нужно получить.
2. Выбрать тип фрезерования.
3. Подобрать инструмент под материал и форму.
4. Оценить возможности станка.
5. Настроить режим резания и подачу.
6. Выполнить черновую и чистовую обработку.
7. Проверить размеры.

Если задача связана со сложными контурами, серийным изготовлением и высокой повторяемостью, чаще выбирают станки с ЧПУ. Если операция стандартная и не требует сложной траектории, может подойти универсальное оборудование.
