Что такое чертеж детали: виды, требования и условные обозначения

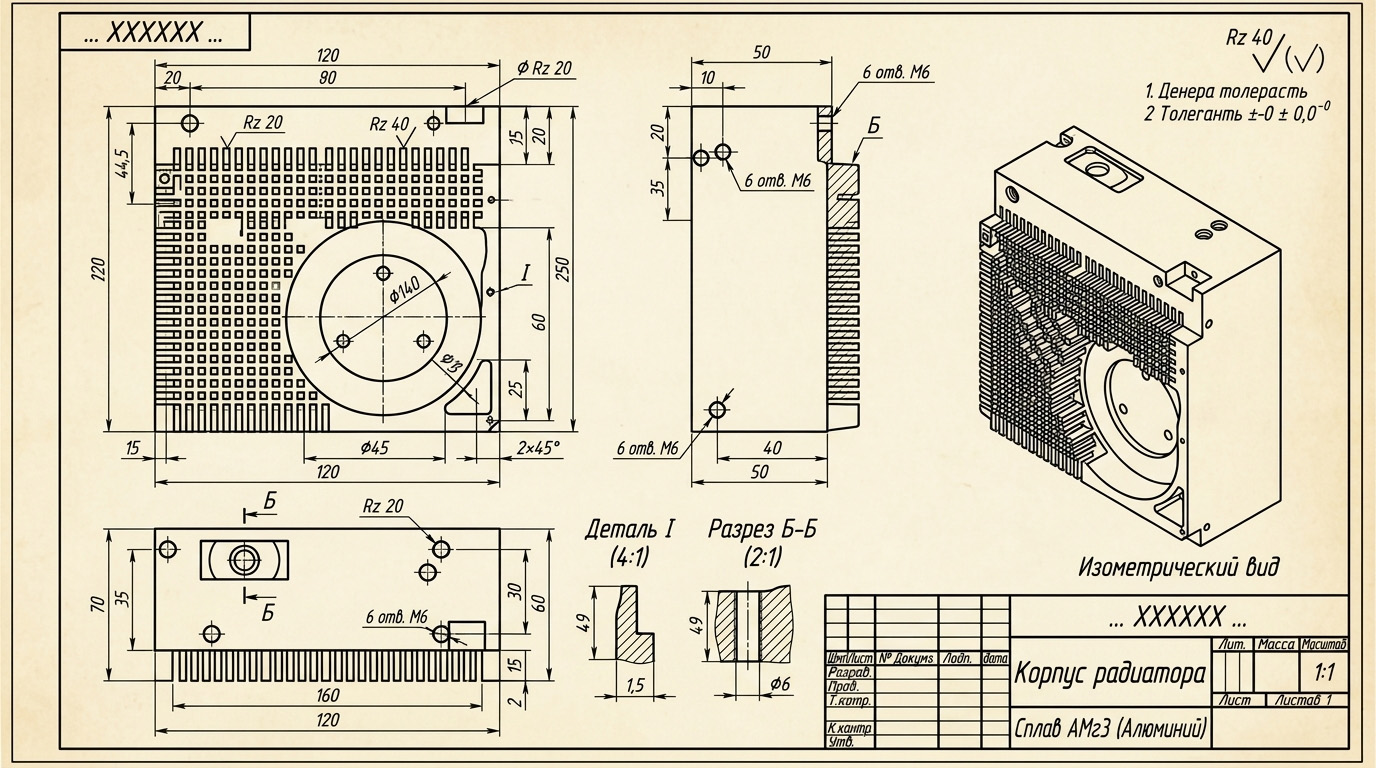

Чертеж детали представляет собой графический документ, который помогает точно передать форму, габариты и другие важные характеристики изделия. Он нужен для проектирования, изготовления, сборки и контроля качества. Понимание чертежей позволяет быстрее ориентироваться в конструкторской документации, видеть особенности детали и правильно читать условные обозначения.

Чертеж — это основа технической и конструкторской документации. Он дает специалисту информацию об объекте, его форме, размерах, расположении элементов и важных параметрах. Чертеж обеспечивает единое понимание конструкции между инженерами, технологами и производственными специалистами.

Главная задача чертежа — сделать описание изделия точным и понятным. Если текстовое описание может трактоваться по-разному, то графическое изображение показывает форму, пропорции, габариты и взаимное расположение частей более наглядно.

Чертеж помогает:

• передать замысел конструктора;
• показать форму и геометрию детали;
• указать размеры и другие параметры;
• избежать ошибок при изготовлении;
• упростить сборку и контроль;
• обеспечить единое понимание между специалистами.

Важно! Чем точнее оформлен чертеж, тем ниже риск ошибок на этапе производства, обработки и сборки.

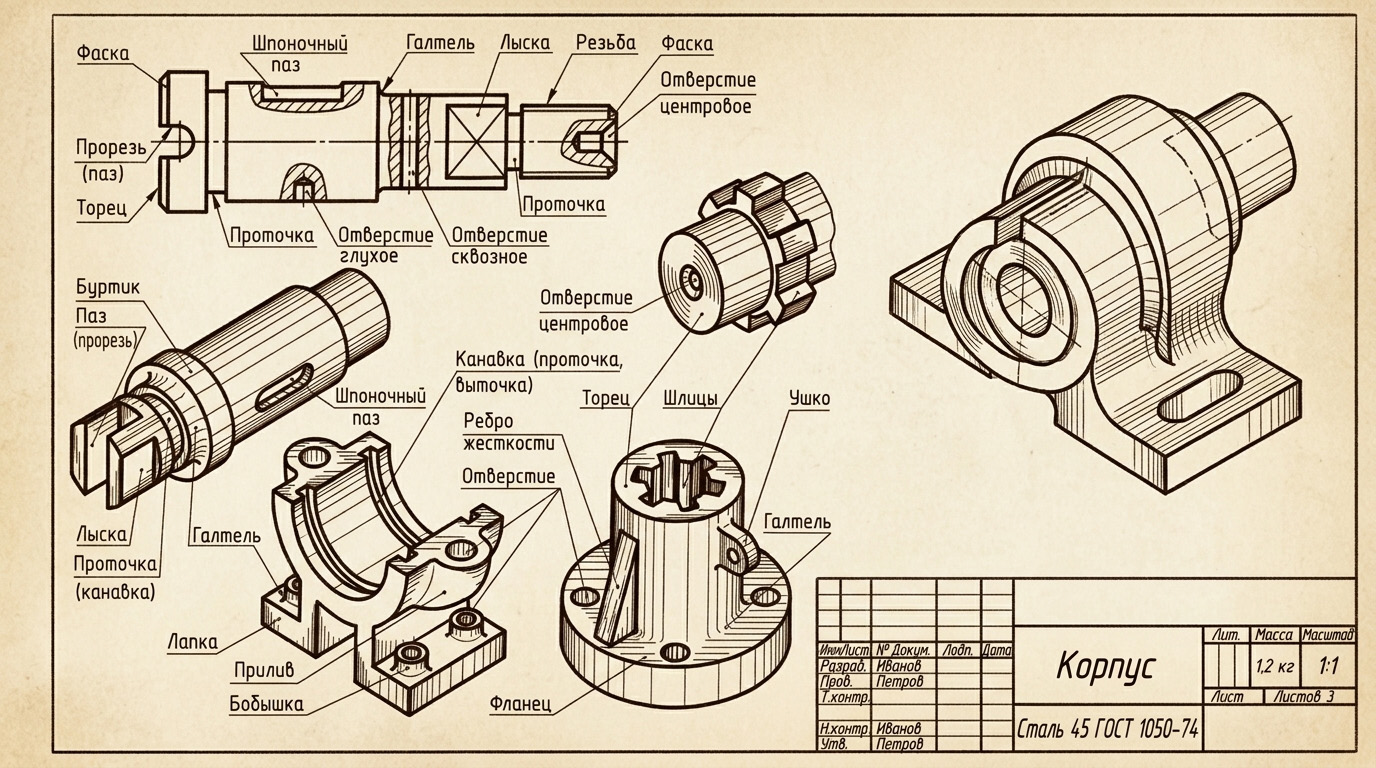

Чертеж детали содержит не только изображение объекта. Обычно он включает графическую часть, размерные данные и дополнительные сведения, которые нужны для правильного понимания документа.

Основные элементы чертежа содержат:

• изображение детали;
• виды, разрезы и сечения;
• размеры;
• условные обозначения;
• технические требования;
• данные о материале;
• масштаб;
• основную надпись.

Ниже показано, какую роль играют основные части чертежа.

Чертежи бывают разных видов. Они отличаются по назначению, составу информации и области применения. Одни документы нужны для изготовления детали, другие — для сборки, монтажа или общего понимания конструкции.

Распространенные виды чертежей:

• чертеж — показывает одну конкретную деталь;
• cборочный чертеж — отражает взаимное расположение нескольких частей;
• монтажный чертеж — помогает при установке и соединении элементов;
• эскиз — упрощенное графическое изображение объекта;
• схемы и специальные графические документы — используются для отдельных задач.

В таблице приведено краткое сравнение основных видов.

Чертеж детали нужен для изготовления одной единицы изделия. На нем важно точно показать форму, размеры, поверхности и другие параметры конкретного объекта.

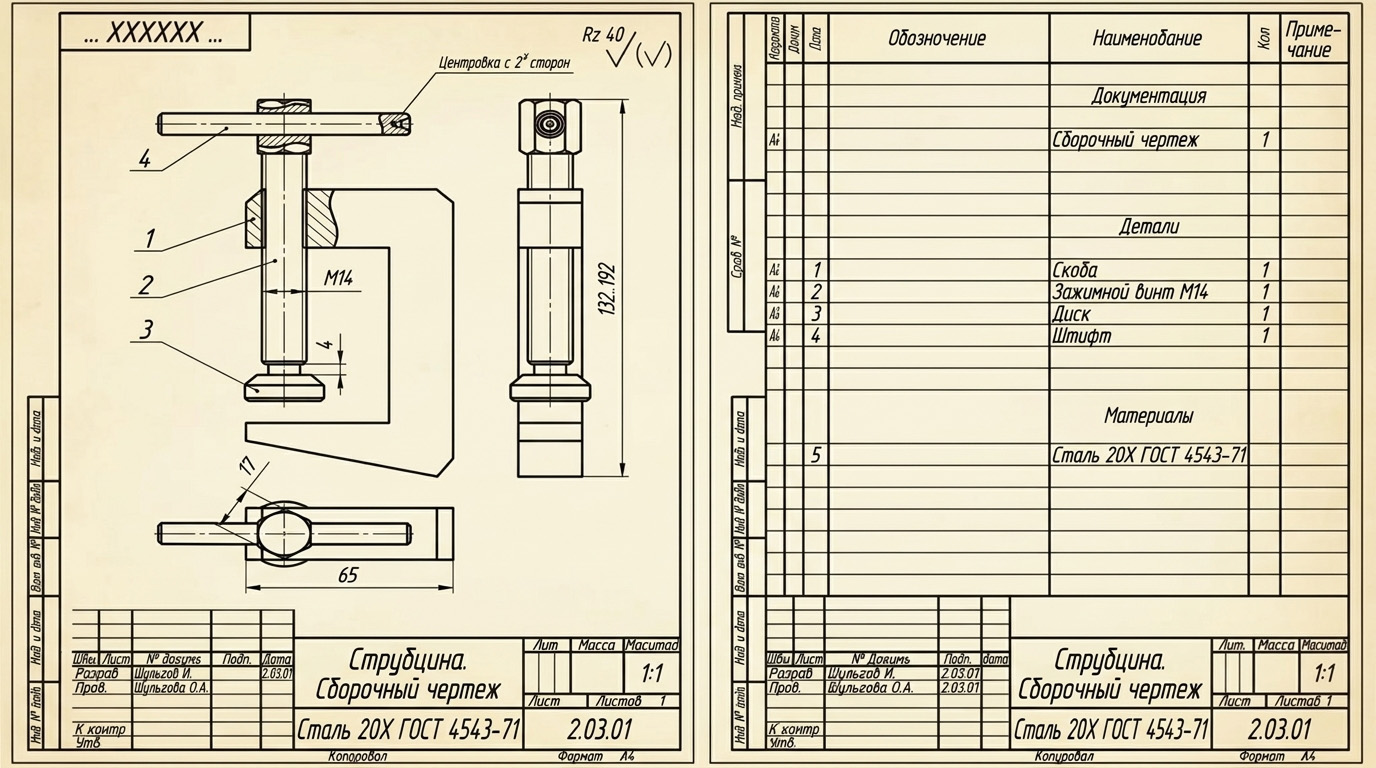

Сборочный чертеж показывает уже не отдельную деталь, а то, как части соединяются друг с другом. Он помогает понять состав изделия, порядок сборки и взаимное расположение элементов конструкции.

Условные обозначения нужны для того, чтобы сократить объем пояснений и сделать документ более удобным для чтения. Вместо длинного текстового описания применяют специальную символику.

Что могут обозначать символы на чертеже:

• размеры и расстояния;
• диаметр и радиусы;
• отверстия;
• шероховатость поверхности;
• допуски и отклонения;
• линии видимого и скрытого контура;
• разрезы и сечения;
• способы соединения;
• специальные технические указания.

Буквенные обозначения:

• B, b – ширина;
• L, l – длина;
• H, h – высота, глубина;
• D, d – диаметр;
• R, r – радиус;
• s – толщина;
• A, a – межосевое и межцентренное расстояние;
• t – шаг (витка пружины, резьбы, соединений);
• α, β, γ, δ – углы.

Какие обозначения особенно важно замечать:

1. Размерные данные. Они определяют габариты и параметры.
2. Линии. Разные типы линий показывают разные элементы объекта.
3. Разрезы и сечения. Они помогают понять внутреннюю форму.
4. Технические требования. Здесь указывают важные условия изготовления и контроля.
5. Основная надпись. Она содержит сведения о документе, материале и других характеристиках.

Ниже удобная таблица по группам обозначений.

Чертеж должен соответствовать техническим стандартам, быть понятным, аккуратным и логично оформленным. Ошибки в размерах, масштабе, надписях и символах могут привести к неверному изготовлению детали на станках.

Что важно в оформлении:

• точность габаритов;
• понятное изображение;
• соблюдение форматов;
• наличие основной надписи;
• правильный выбор масштаба;
• корректное применение условных обозначений;
• читаемость всего содержимого документа.

Правильно оформленный чертеж помогает избежать лишних вопросов на производстве. Он сокращает время на согласование, снижает риск брака и делает работу между специалистами более согласованной.

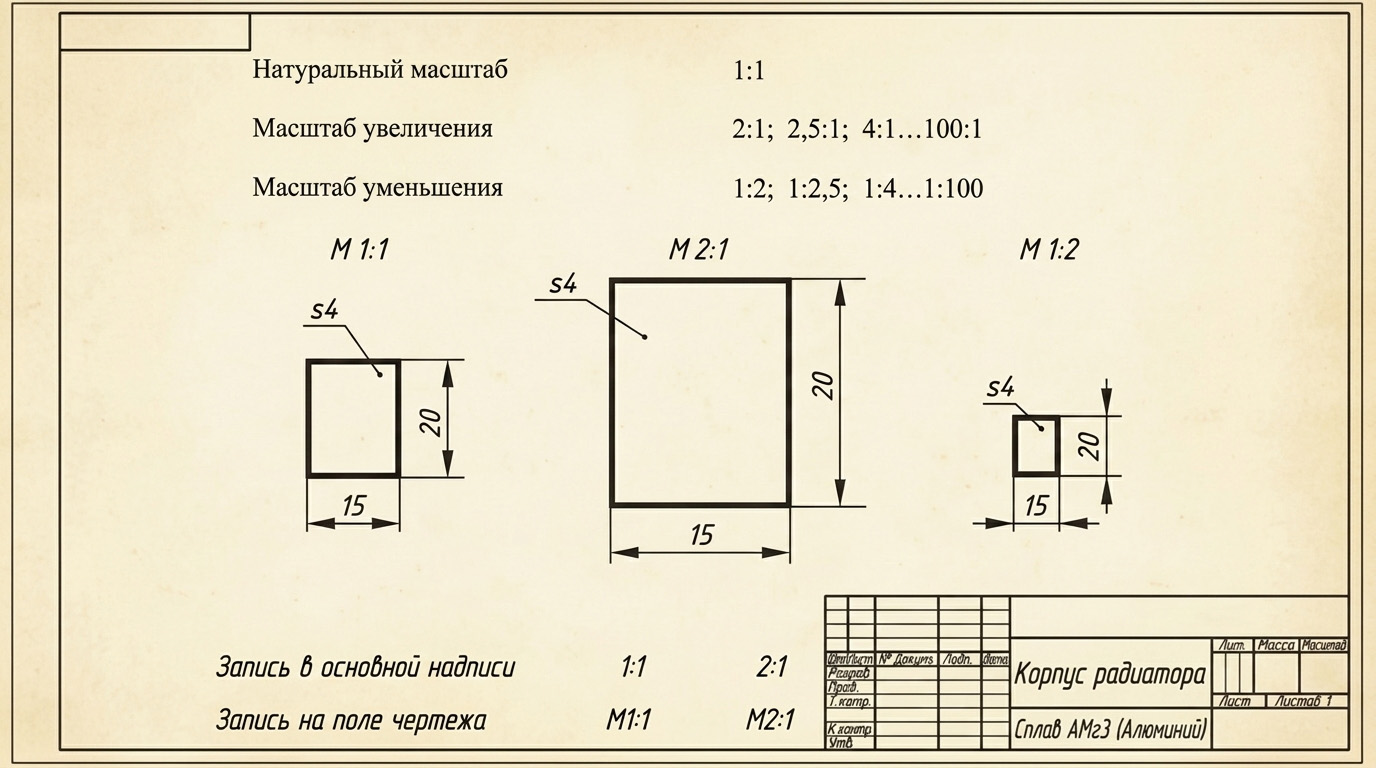

Масштаб показывает соотношение размеров изображения и реальных данных. Без понимания масштаба невозможно правильно оценить форму объекта, его габариты и особенности конструкции. На чертежах могут использоваться как уменьшенные, так и увеличенные изображения.

Например, крупные изделия часто изображают в уменьшенном виде, чтобы поместить их на листе. Небольшие элементы, наоборот, могут увеличивать для более детального отображения формы и размеров.

Основные варианты масштаба:

• натуральный — изображение соответствует реальному размеру;
• уменьшенный — объект показывают меньше настоящего;
• увеличенный — применяется для мелких изделий и сложной геометрии.

Почему важно учитывать масштаб:

• он помогает правильно воспринимать габариты;
• упрощает чтение сложных изображений;
• позволяет размещать крупные объекты на стандартных форматах;
• делает мелкие элементы более понятными.

Важно помнить, что размеры на чертеже определяются не визуально, а по указанным числовым значениям. Даже если изображение выглядит маленьким, реальные габариты могут быть значительно больше.

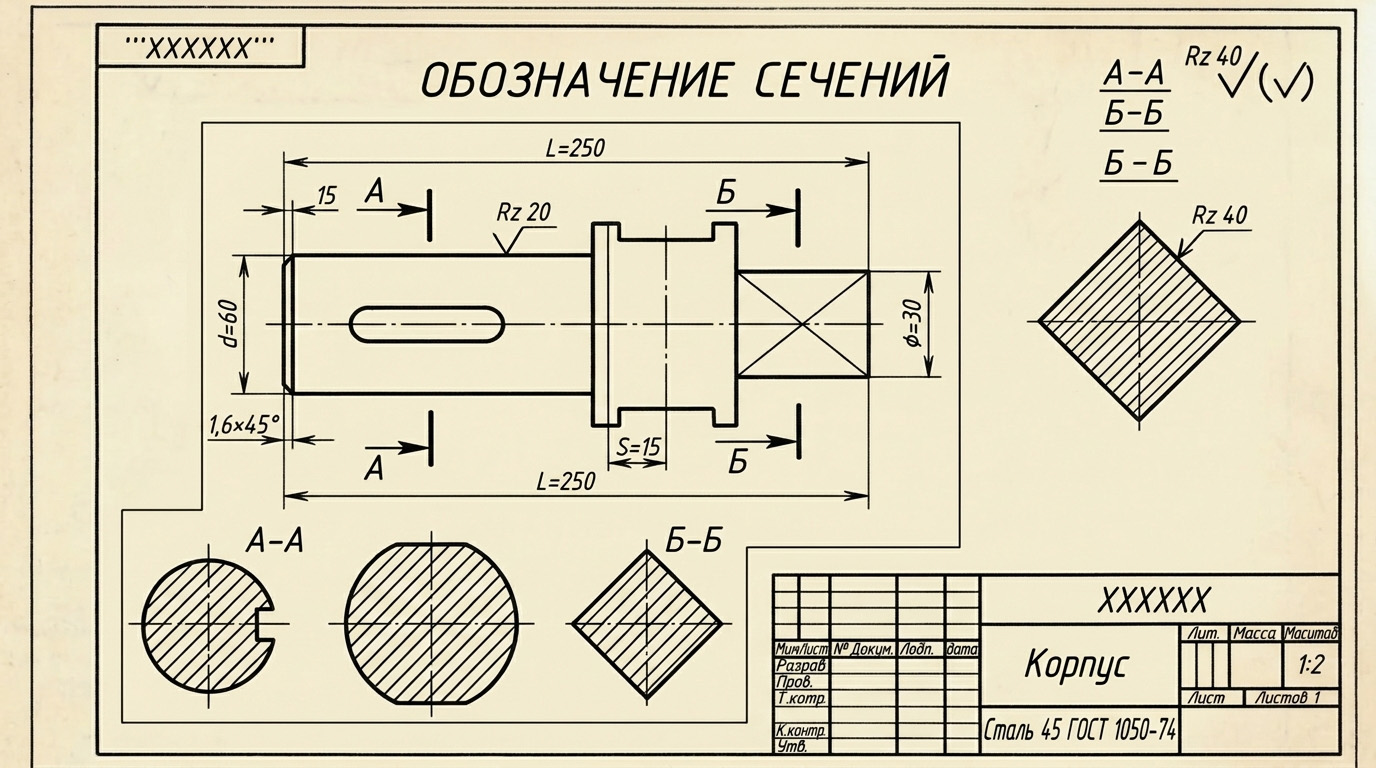

Во многих деталях есть внутренние полости, отверстия, каналы и скрытые элементы. Если показывать объект только снаружи, часть конструкции останется непонятной. Именно поэтому на чертежах используют разрезы и сечения.

Разрез помогает мысленно представить, что деталь условно разрезали плоскостью и убрали одну часть. Благодаря этому становятся видны внутренние элементы конструкции.

Сечения применяют для показа формы элемента в конкретном месте. Они особенно полезны при изображении сложных профилей, ребер, пазов и внутренних каналов.

Когда используют разрезы:

• при наличии внутренних полостей;
• если внутри есть скрытые элементы;
• для сложных конструкций;
• когда обычных видов недостаточно.

Преимущества разрезов и сечений:

• упрощают понимание формы;
• уменьшают количество скрытых линий;
• делают чертеж более читаемым;
• помогают избежать ошибок при изготовлении.

Новичкам важно внимательно смотреть на обозначения секущих плоскостей и направление взгляда. Именно они помогают правильно интерпретировать изображение.

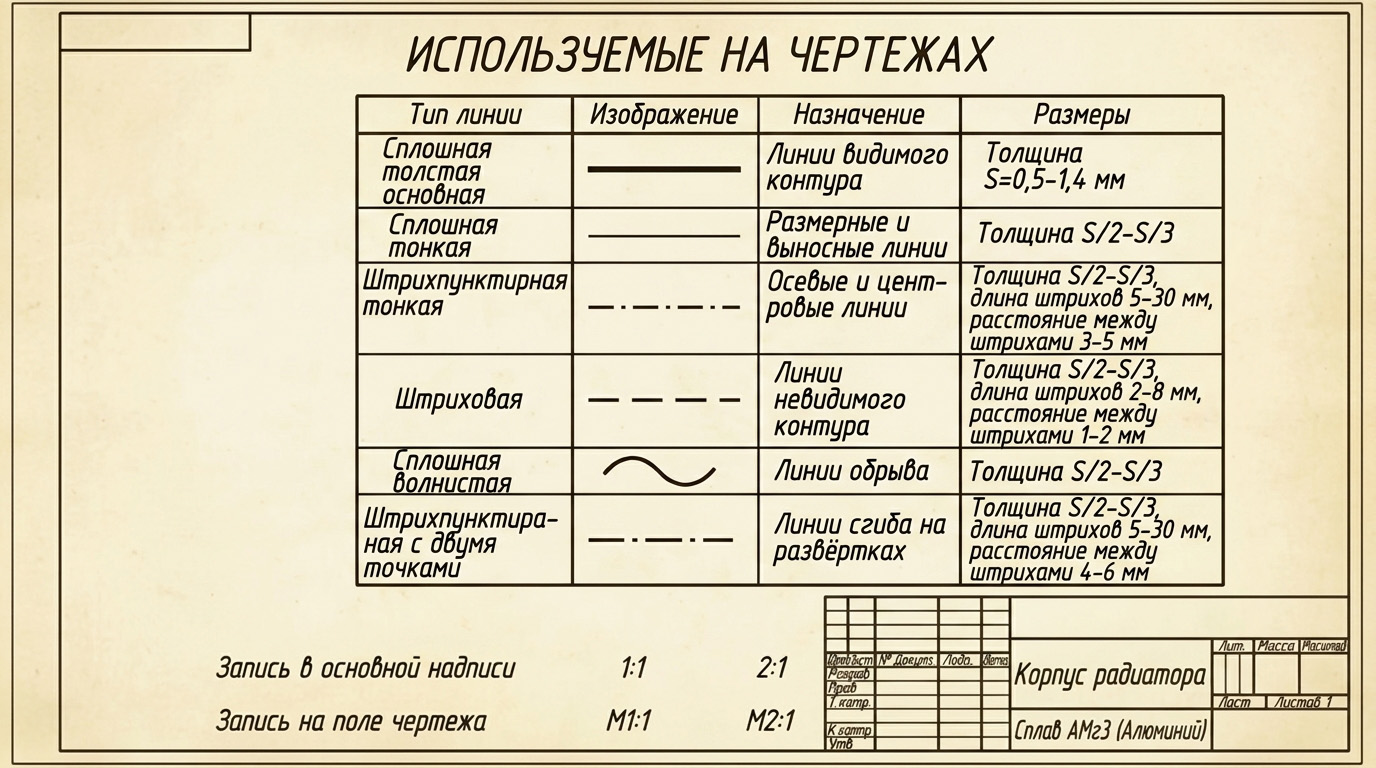

Линии — один из главных элементов инженерной графики. Разные типы линий имеют разное назначение, поэтому их неправильное понимание может привести к ошибкам при чтении документации.

Сплошные толстые линии обычно показывают видимые контуры детали. Тонкие линии применяют для размеров, выносок и вспомогательных построений. Штриховые линии помогают обозначать скрытые элементы конструкции.

Основные типы линий:

• сплошная толстая — видимый контур;
• сплошная тонкая — размеры и вспомогательные элементы;
• штриховая — скрытые части;
• штрихпунктирная — оси симметрии и центровые линии;
• волнистая — линии обрыва.

Почему важно различать линии:

• они передают структуру объекта;
• помогают отделять основные от вспомогательных компонентов;
• упрощают чтение сложных чертежей;
• позволяют понять внутреннее устройство изделия.

При изучении чертежей полезно сначала определить, какие линии являются основными, а какие — служебными. Это значительно упрощает восприятие изображения.

Чтение чертежей требует внимательности и системного подхода. Новичку важно не пытаться сразу понять весь документ целиком. Намного полезнее двигаться поэтапно: от общего вида к деталям.

Пошаговый порядок чтения чертежа:

1. Сначала посмотреть на название документа.
2. Затем изучить основную надпись.
3. Определить, что именно изображено.
4. Понять, какие виды, разрезы и сечения представлены.
5. Проверить размеры и масштаб.
6. Обратить внимание на условные обозначения.
7. Прочитать технические требования.
8. Сопоставить все элементы между собой.

На что смотреть в первую очередь:

• что за объект показан;
• где находится главная проекция;
• есть ли скрытые элементы;
• какие размеры являются основными;
• есть ли дополнительные указания;
• как связаны между собой все части изображения.

Также важно обращать внимание на единицы измерения, указанные в документации и технических требованиях.

Начинающим специалистам полезно сначала мысленно представить деталь в объеме, а уже затем разбирать отдельные узлы на изображении. Такой подход помогает лучше понимать взаимное расположение поверхностей, отверстий, пазов и других конструктивных частей. Если чертеж кажется слишком сложным, стоит изучать его постепенно: сначала общий вид, затем размеры, после этого — разрезы, обозначения и технические требования. Со временем навык чтения чертежей развивается, и специалист начинает быстрее распознавать типовые элементы и особенности конструкции даже на сложных схемах и конструкторских документах.

Начинающие специалисты часто смотрят только на форму изделия и пропускают важные сведения. Из-за этого возникает неправильное понимание размеров, назначения и требований к обработке на станке.

Наиболее частые ошибки:

• игнорирование основной надписи;
• невнимание к масштабу;
• чтение только одного вида;
• пропуск разрезов и сечений;
• неправильное понимание символов;
• отсутствие проверки технических требований;
• попытка читать чертеж без общей логики.

Такие ошибки приводят к тому, что деталь воспринимается неполно. Особенно это критично, когда изделие имеет внутренние элементы, сложную форму или несколько важных параметров, скрытых в дополнительных обозначениях.

Чтение чертежей представляет собой сложный аналитический процесс, требующий системности и строгой концентрации. Главная ошибка новичка заключается в попытке мгновенно расшифровать весь лист целиком. Самый верный и эффективный подход — это последовательное изучение информации от общих очертаний к мелким деталям.

Еще в профильных учебных заведениях будущим инженерам объясняют: специалисту сначала следует попытаться мысленно визуализировать объект в 3D-пространстве. Для упрощения этой задачи сложную конструкцию часто мысленно разбивают на два или более простых геометрических тела.

Эта пошаговая инструкция поможет грамотно разобрать документ, что особенно важно на производстве, когда рабочий готовится к настройке станка:

1. Обратитесь к названию и изучите основную надпись (штамп). Сразу определите, чертеж отдельной детали перед вами или сборочной единицы.
2. Внимательно рассмотрите объект в различных видах, разрезах и сечениях.
3. Помните, что на каждом из видов должны быть указаны свои специфические данные, раскрывающие форму детали.
4. Уточните масштаб и проверьте единицы измерения (это критически важно для точности).
5. Убедитесь, что документ содержит все необходимые для изготовления базовые габариты и размерные цепи.
6. Расшифруйте условные обозначения (допуски, шероховатости, сварные швы) и прочтите технические требования.

Описанные выше шаги выполняют для того, чтобы избежать брака и гарантировать выпуск изделия в строгом соответствии с первоначальным конструкторским замыслом.

Сегодня традиционные методы и классические способы работы с документацией на бумаге активно вытесняются цифровыми решениями. Использование специализированного софта в корне изменило машиностроение, в том числе и стандарты оформления.

Для работы в российских реалиях специалисту важно опираться на актуальную нормативную базу ЕСКД. В частности, настоятельно рекомендуется ознакомиться с ГОСТ 2.052-2015, который регламентирует создание электронной модели изделия.

Для проектирования сегодня применяется мощное профильное ПО. В список наиболее востребованных инженерных программ входят SOLIDWORKS, NX, CATIA, КОМПАС-3D, Inventor и AutoCAD.

Современные технологии беспрецедентно снизили порог входа в профессию. В наши дни любой человек с персональным компьютером, ноутбуком или даже телефоном может начать работать с электронными чертежами и трёхмерными моделями. Рынок предлагает множество вариантов САПР — от платных профессиональных до бесплатных и учебных, но их детальный обзор — это тема для отдельной статьи.

Чертеж детали — это важный конструкторский документ, который содержит графическое изображение объекта, размеры, условные обозначения и технические требования. Он нужен для того, чтобы специалисты одинаково понимали форму изделия, его параметры и особенности изготовления.

Чтобы правильно читать чертежи, важно видеть не только контуры детали, но и весь набор данных: масштаб, размеры, разрезы, сечения, символы и пояснения. Понимание видов чертежей и правил оформления помогает быстрее ориентироваться в технической документации, снижать количество ошибок и увереннее работать с инженерной графикой.
