Шлифование металла: основные виды и технологии

Современное производство трудно представить без финишной доводки металлических изделий после фрезерной или токарной обработки. Механическое шлифование металла представляет собой важнейший технологический процесс обработки, который позволяет получить требуемую геометрию заготовки. Эта операция обеспечивает минимальные показатели шероховатости поверхности и высокую точность размеров и формы. Основная цель процедуры — удаление неровностей и верхнего слоя с поверхности детали после предшествующих этапов металлообработки.

Рассматривая основные виды шлифования, стоит выделить их универсальность под сложные задачи. Точная абразивная обработка позволяет соблюдать действующие стандарты и ГОСТ. В современной промышленности применяется специальное оборудование и абразивный инструмент, гарантирующий высокое качество поверхности. При этом финишное шлифование и первичный выбор инструмента определяют конечную надежность продукции. Грамотно проведенное шлифование выступает гарантией долговечности любых узлов и механизмов.

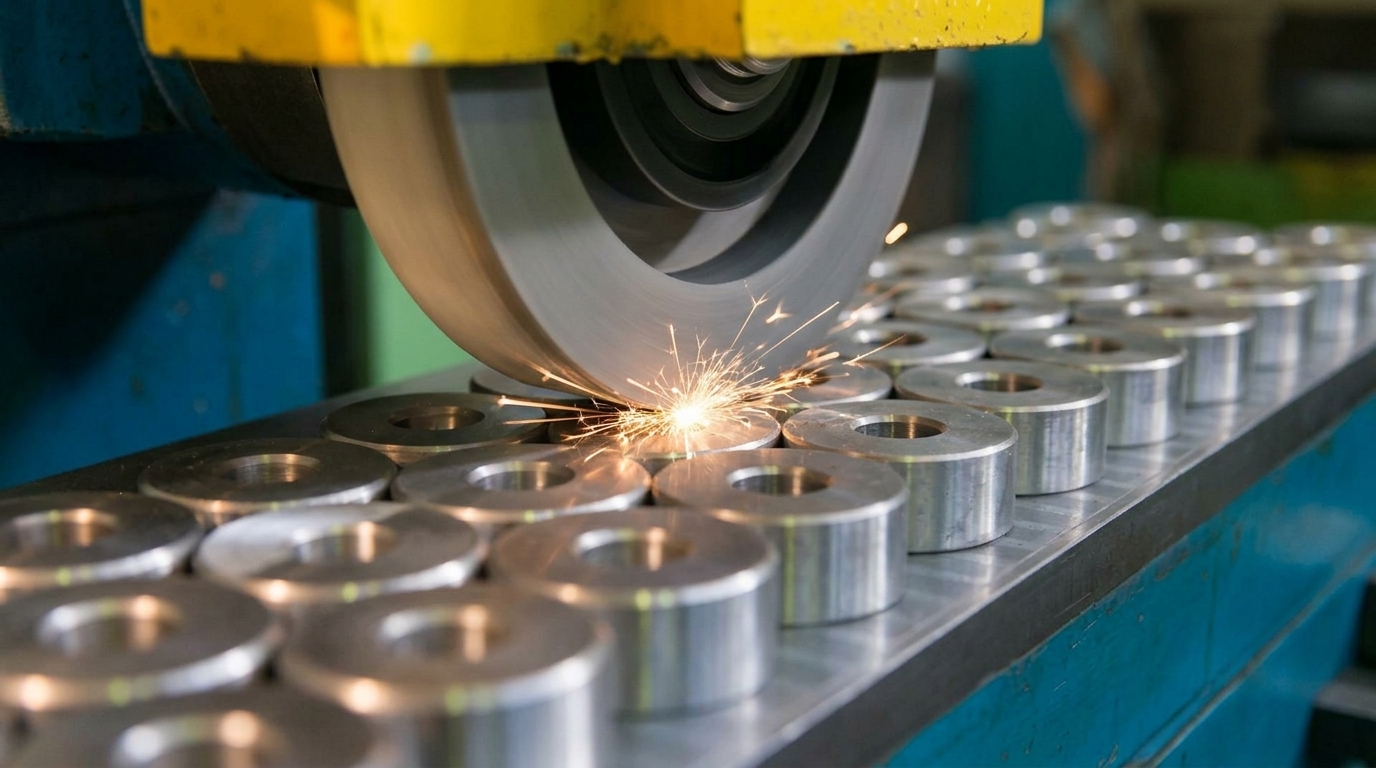

Плоское шлифование металла предназначено для финишной доводки плоских поверхностей заготовок различной формы и размеров. Данный метод эффективно применяется в машиностроении при изготовлении корпусных деталей, направляющих, плит и станин.

Основой технологического процесса является снятие припуска с заготовки. В зависимости от требований к детали, обработка проводится на прямоугольном или круглом магнитном столе.

Основные схемы плоскошлифовальных работ:

1. Периферией круга. Метод обеспечивает минимальный нагрев зоны резания и гарантирует соблюдение высокой точности геометрии.
2. Торцом круга. Схема отличается повышенной производительностью съема металла, так как задействована вся торцевая часть абразивного инструмента.

Для реализации задачи плоского применяются плоскошлифовальные шлифовальные станки. Операция осуществляется продольной подачей стола относительно вращающегося режущего элемента. Качественный рабочий инструмент гарантирует минимальный износ и предотвращает дефекты.

При расчете параметров процесса плоского шлифования используют базовые формулы:

• Скорость резания:

V = (π х D х n)/(60 х 100) ​(м/с)

где:
D — диаметр круга (мм),
n — частота вращения (об/мин).

• Объемная производительность:

Q = B х t х S (см3/мин)

где:
B — ширина резания (мм),
t — глубина съема (мм),
S — скорость перемещения (м/мин).

При работе используется шлифовальный круг из оксида алюминия или карбида кремния на керамической связке. Для предотвращения деформации плит из закаленных сталей в рабочую зону подается струя охлаждающей жидкости.

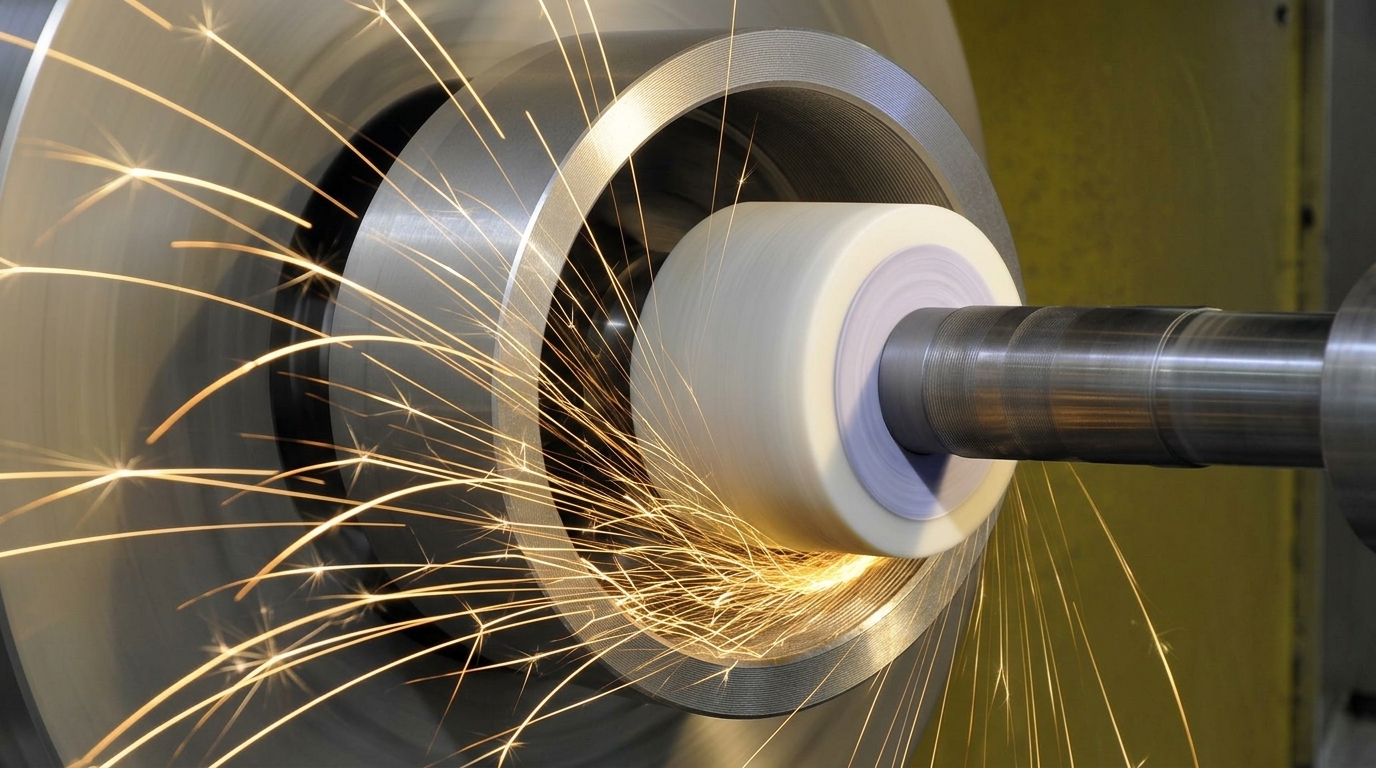

Круглое шлифование металла применяется для доводки тел вращения: ступенчатых валов, осей, втулок, конических и цилиндрических заготовок. Данный механический процесс обработки гарантирует высокое качество геометрии и точную соосность.

В зависимости от расположения рабочей зоны выделяют два основных типа выполнения операций:

1. Наружное шлифование. Обрабатываемая поверхность детали базируется в центрах или трехкулачковом патроне. Заготовка и абразивный инструмент вращаются с заданной частотой.
2. Внутреннее шлифование. Метод служит для калибровки отверстий, конусов и внутренних канавок. Качественная обработка обеспечивается высокой скоростью вращения шпинделя.

Для реализации задач применяются круглошлифовальные шлифовальные станки (включая варианты с ЧПУ). Специализированный рабочий инструмент оптимизирует режимы резания.

Для вычислений используют базовые формулы:

Окружная скорость детали:

V_з​ = (π х d_з ​х n_з​​) / (60 х 1000) (м/с)

где:
d_з​ — диаметр заготовки (мм),
n_з​​ — частота её вращения (об/мин).

Окружная скорость круга:

V_к​= (π х D_к ​х n_к) / (60 х 1000) ​​(м/с)

где:
D_к — диаметр круга (мм),
n_к​ — частота вращения шпинделя (об/мин).

При выполнении операций плоского шлифования строго соблюдается соответствие стандартам, а надежный инструмент обеспечивает чистовой съём припуска без термических дефектов.

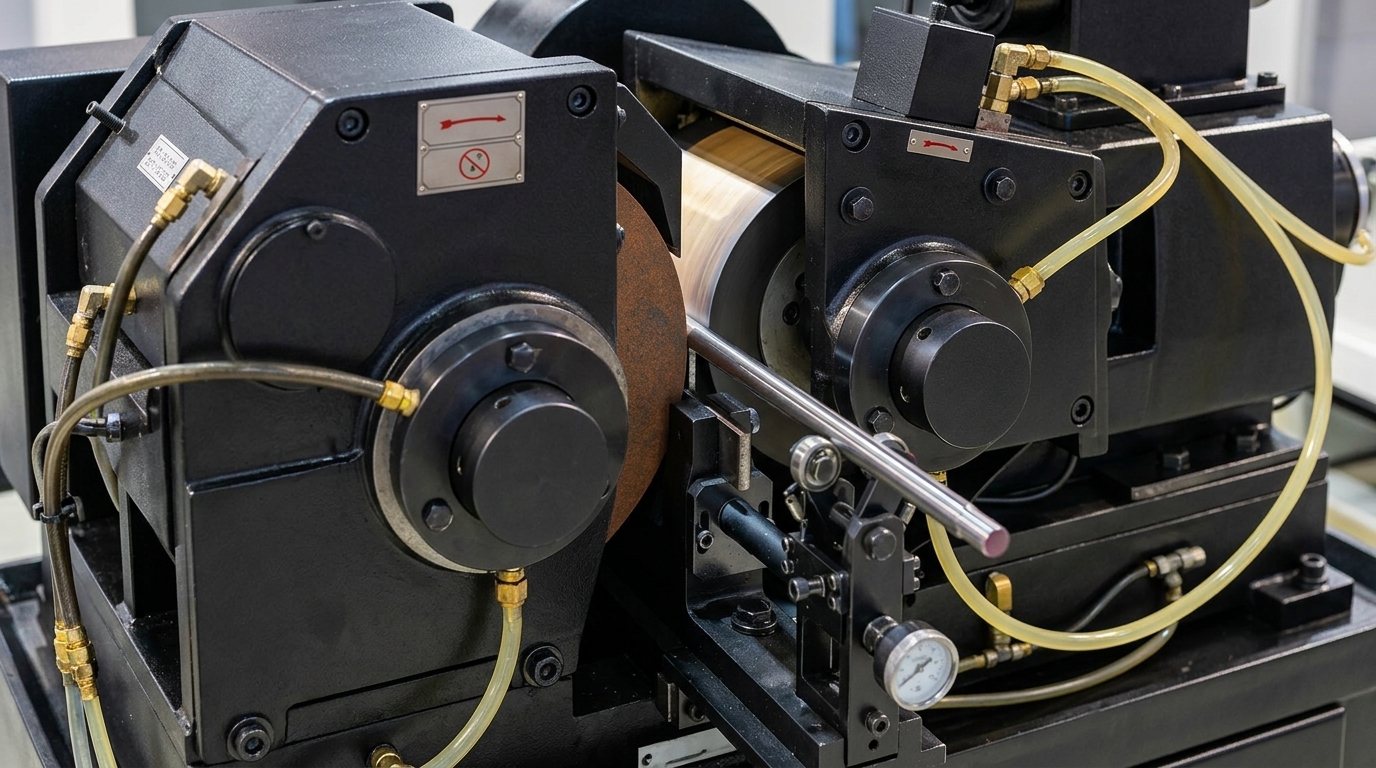

Бесцентровое шлифование металла представляет собой высокопроизводительный метод финишной доводки цилиндрических заготовок без их фиксации в центрах. Это решение массово применяется при изготовлении роликов, пальцев, валов и втулок.

В процессе выполнения бесцентрового шлифования заготовка размещается на опорном ноже между двумя вращающимися элементами:

• Рабочим кругом. Выполняет съём слоя металла. Когда основной круг вращается с высокой скоростью, происходит снятие припуска.
• Ведущим кругом. Вращается с меньшей скоростью, контролирует вращение детали и задаёт продольное перемещение.

В зависимости от задачи, процесс обработки организуют напроход (с продольной подачей) либо способом врезания.

Скорость движения заготовки при работе напроход рассчитывается по формуле:
Скорость подачи:

V_п​ = π х D_в​ х n_в​ х sin(α) (мм/мин)

где:
D_в​ — диаметр ведущего круга (мм),
n_в​​ — частота его вращения (об/мин),
α — угол наклона оси.

Качественный шлифовальный инструмент обеспечивает стабильную точность, оптимизируя базовое шлифование на каждом этапе.

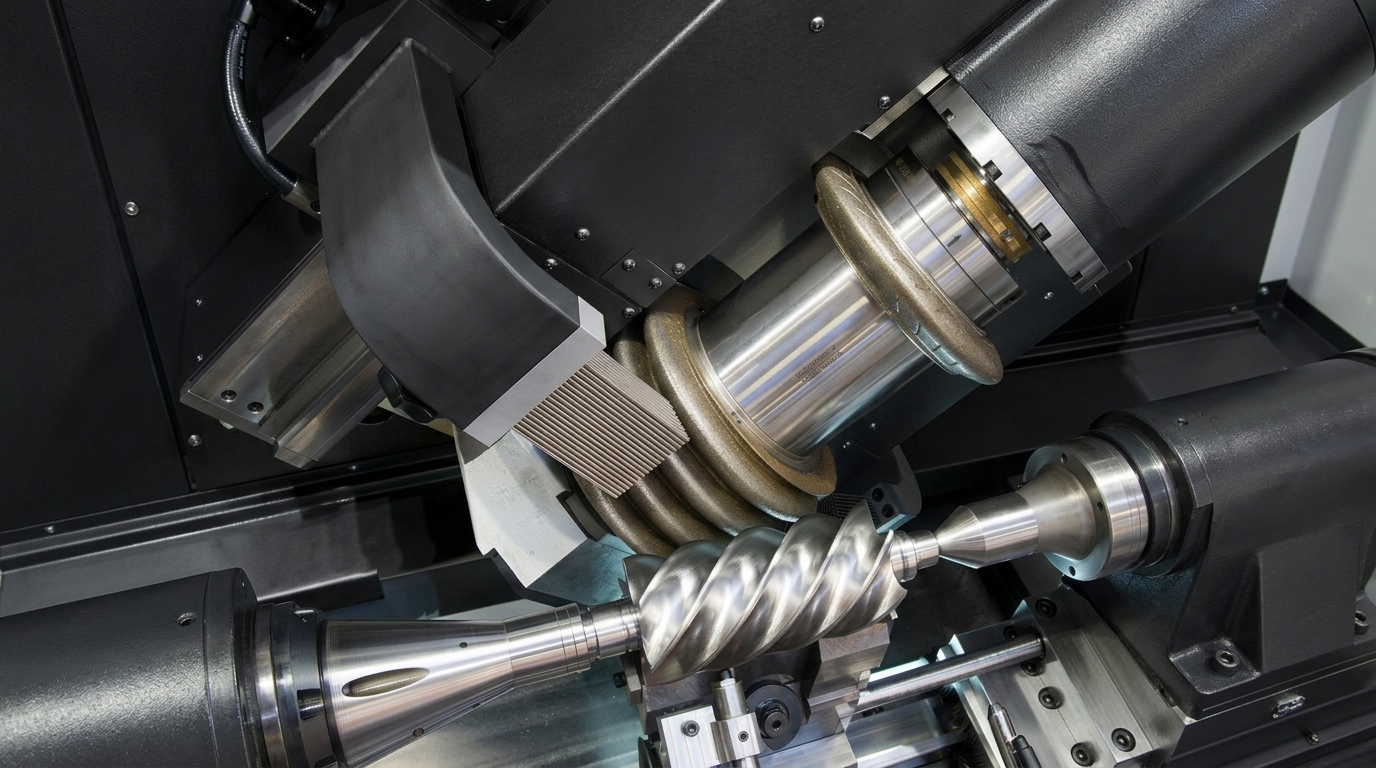

Профильное шлифование металла применяется для формирования сложных контуров, резьбы, канавок, зубьев шестерен и пресс-форм. Метод незаменим в инструментальном производстве при изготовлении труднообрабатываемых деталей высокой точности.

Главная особенность профильного шлифования заключается в том, что режущая кромка абразива имеет профиль, зеркально повторяющий форму изделия.

Основные направления профильной доводки:

• Шлифование зубчатых колес и резьбы. Алмазные диски формируют зубьями и резьбовыми нитками заданный профиль.
• Фасонная обработка. Осуществляется методом врезания профилированным кругом или с ЧПУ изменением траектории.

Для поддержания точной формы режущего края регулярно выполняется правка абразива. Специальный измерительный инструмент позволяет контролировать радиус и углы.

Глубина врезания за один проход рассчитывается по формуле:

Суммарный припуск:

T=t х i (мм)

где:
t — глубина съема за проход (мм),
i — количество проходов

Профессиональное профильное шлифование требует высокой жесткости системы и постоянной подачи смазки для отвода тепла.

Сухое и мокрое шлифование металла отличаются подходом к температурному режиму резания. Тепловой фактор напрямую влияет на структуру слоя заготовки, поэтому грамотный технологический выбор подачи эмульсии выступает ключевым условием.

Использование специальной охлаждающей жидкости необходимо, когда осуществляется шлифование закаленной стали, детали из алюминия и изделия из твердых сплавов. Непрерывный поток жидкости предотвращает появление прижогов и дефектов.

Эффективность охлаждения измеряют тепловым балансом зоны резания:

Удельный тепловой поток:

q = (P_z ​х V) / A (Вт/мм²)

где:
P_z​ — составляющая силы резания (Н),
V — скорость резания (м/с),
A — площадь контакта (мм²).

Грамотно подобранный рабочий инструмент и регулярная подача СОЖ гарантируют чистовую доводку поверхности без брака.

Классификация станков и оборудования для шлифования металла строится на основе выполняемых технологических задач, степени автоматизации и кинематики. Современное производство эксплуатирует варианты широкого назначения.

Ведущими брендами выпускаются как универсальные установки, так и шлифовальные станки с ЧПУ, обеспечивающим высокую точность размеров и геометрии.

Жесткость станка и мощность привода оцениваются базовым соотношением:

Эффективная мощность резания:

Nэ​=1000⋅η (P_z​⋅V) / (1000⋅η) ​(кВт)

где:
P_z​ — сила резания (Н),
V — скорость резания (м/с),
η — КПД привода.

Правильный выбор техники шлифовки и приборов контроля после основных видов изготовления деталей определяет конечный результат выполнения задач.

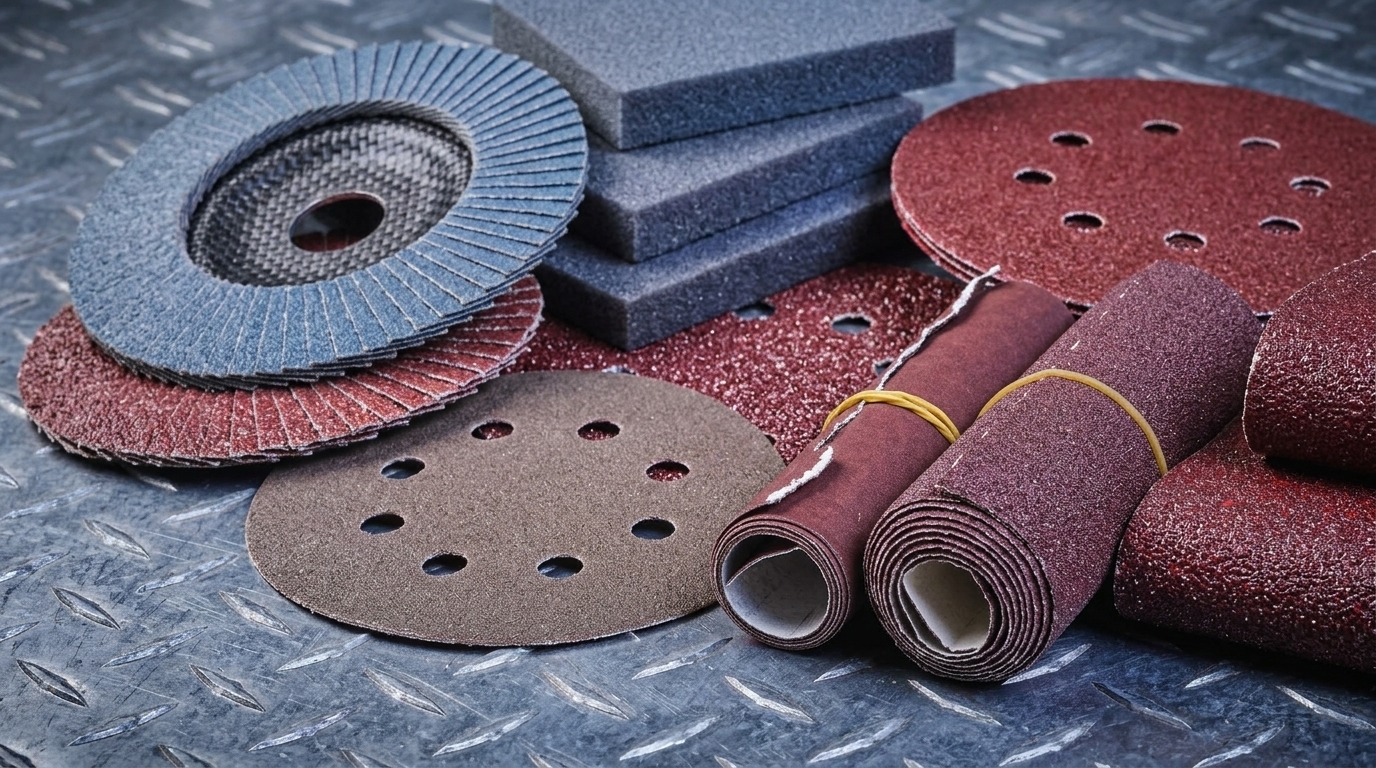

Правила выбора абразивных материалов и режимов обработки металла определяют точности размеров, прочность и себестоимость процессов. Эффективный подбор оснастки снижает трудоемкость абразивной обработки.

В зависимости от определенной структуры и твердости заготовки (нержавеющей или мягкой стали, чугуна, алюминия или компонентов из твердых сплавов) подбирают абразивы. Следующие правила оптимизируют процесс обработки:

• Оксид алюминия (электрокорунд). Подходит под распространенные разновидности закаленной стали.
• Карбид кремния. Применяется для чугуна, титана, бетона и цветных элементов, когда в наличии множество требований к тонкости отделки.
• Алмазные устройства. Позволяют полировать и доводить верхний слой металла на труднообрабатываемых сплавах.

Зернистость и прочность связки абразивных кругов задают глубину съема: крупное зерно — под обдирочный процесс, мелкое — под получение высокой гладкости и блеска.

Скорость резания регулируется изменением частоты вращения шпинделя. Качественный технологический процесс состоит из нескольких этапов, а все выполняемые услуги должны хорошо соответствовать требованиям ГОСТ.

Глубина съема:

t = A_п / i ​​(мм)

где:
A_п​ — суммарная толщина припуска (мм),
i — число проходов.

Для достижения идеальной поверхности при ручной доводке после основной операции механической обработки подходят наждачная бумага, абразивные пасты, ленточные приспособления, напильники, сверлильные и токарные механизмы, полировальные притиры и пескоструйная очистка для удаления ржавчины и защиты деталей. Рабочий инструмент гарантирует долговечность. Дополнительно проводятся полирование, фрезерование краем брусков и финишный процесс обработки шарошки, где притирами аккуратно полирует мастер. Создание гладкого покрытия вокруг детали достигается изменением режима резания. Правильная правка и смазки исключают дефекты, а заготовки отлично шлифуются под окраску без остатков краски. Основной инструмент повышает точность съема.

Шлифование металла — это ключевой финишный этап современной металлообработки, определяющий точность, долговечность и эстетический вид готовых изделий. Грамотный выбор технологии (плоского, круглого, бесцентрового или профильного шлифования), правильный подбор абразива, оборудования и режимов резания в сочетании с эффективным охлаждением позволяют стабильно получать детали с заданными параметрами шероховатости и формы в полном соответствии с требованиями ГОСТ.
