Виды механической обработки: полный гид по технологиям, станкам и сферам применения

Современное промышленное производство невозможно представить без качественных формообразующих технологий. Изготовление деталей, надежных узлов, машин и промышленных механизмов требует высокой точности, строгого соблюдения геометрии и минимальной шероховатости поверхности детали. Чтобы превратить сырье в прочную и функциональную продукцию, на предприятиях применяются различные технологические процессы, среди которых механическая обработка металла занимает ключевое место.

В этом материале мы подготовили подробный гид, в котором разберем основные виды механической обработки металла, их технические особенности, применяемое оборудование и сферы применения. Вы узнаете, как с помощью режущего инструмента, давления и автоматизированных станков происходит снятие лишнего слоя материала, позволяющее придавать металлу нужную форму, точные габариты и заданные физико-механические свойства.

Статья будет полезна инженерам, технологам, специалистам по закупкам и всем, кто хочет системно разобраться в том, как создаются качественные комплектующие для машиностроения и других ключевых отраслей промышленности.

Чтобы правильно подобрать технологический маршрут изготовления изделия, специалист опирается на системную классификацию производственных операций. В ее основе лежит физический характер воздействия инструмента или рабочей оснастки на металл. В зависимости от поставленных задач, требований к геометрическим параметрам и типа исходного сырья выделяют два фундаментальных направления:

• Механическая обработка металла резанием (снятие стружки) — физическое отделение лишних частей от заготовки. Этот метод базируется на сдвиге и снятии припуска, когда срезается ненужный слой металла для получения заданных контуров. К этой группе относятся токарные, фрезерные, сверлильные и расточные работы.
• Обработка пластической деформацией (давлением) — изменение формы металла без образования стружки. Изменение конфигурации происходит за счет перераспределения внутреннего объема под внешним силовым воздействием (ковка, штамповка, прессование).

Отдельную категорию составляют абразивные, эрозионные и комбинированные способы, используемые для труднообрабатываемых сплавов и тонкой доводки.

Каждая заготовка проходит последовательные этапы обработки, от которых напрямую зависит итоговая структура и стоимость готовой детали:

1. Черновая обработка металла (обдирочная) — первичный этап снятия основного припуска с высокой скоростью. Главная цель — оперативно убрать лишний объем и приблизить объект к требуемым габаритам.
2. Получистовая — устранение погрешностей геометрии, снятие внутренних напряжений и формирование технологических баз.
3. Чистовая и финишная обработка металла — окончательное формирование поверхности детали с достижением нужного квалитета и минимального уровня шероховатости.

Системный подход к разделению технологических процессов позволяет создавать рациональные производственные циклы, оптимизировать эксплуатацию оборудования и снижать себестоимость изготовления. Выбор конкретной цепочки операций зависит от требований к готовому изделию, где каждый из разных видов мехобработки имеет свои технологические особенности и задачи.

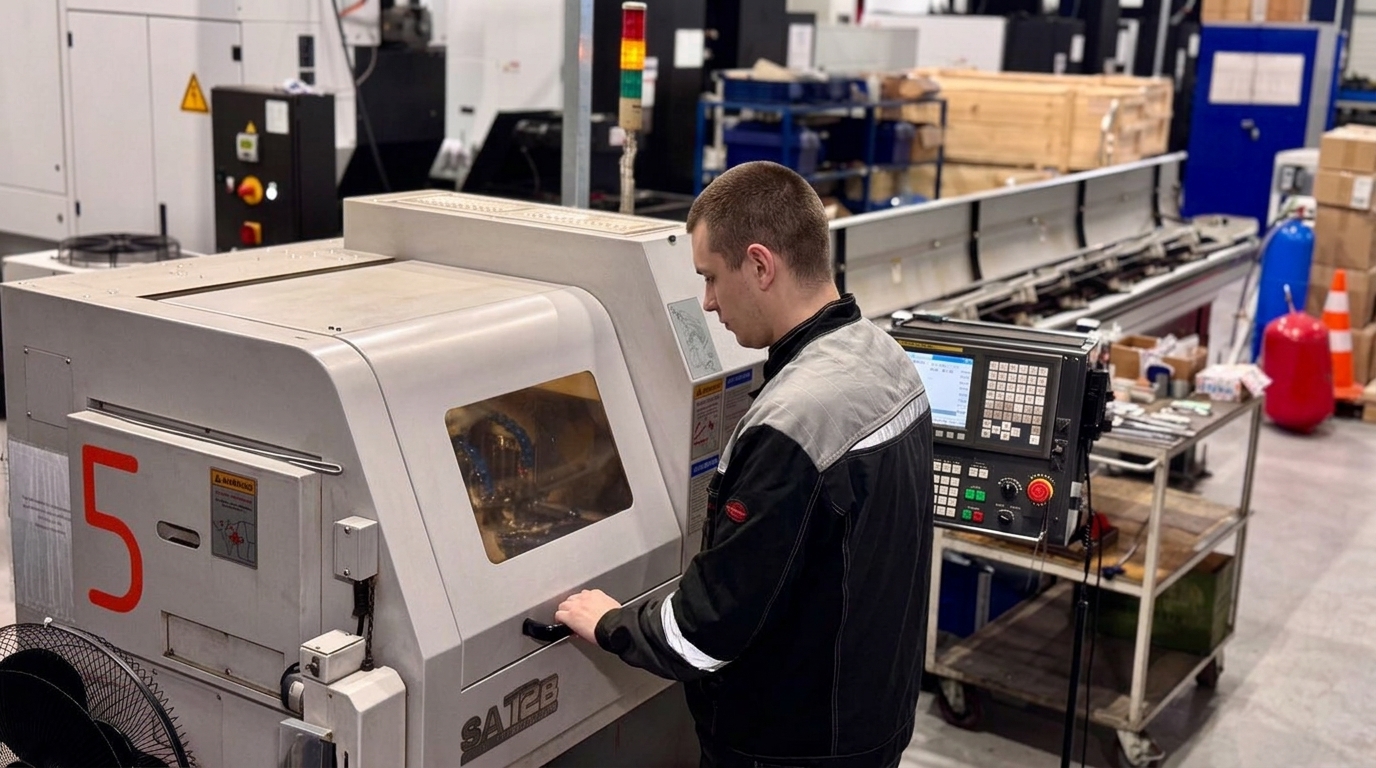

Точение — один из самых распространенных способов резания, применяемый для изготовления деталей типа тел вращения (валы, втулки, кольца, оси, винты, болты). На токарном станке заготовка зажимается в патроне и совершает вращательное движение вокруг своей оси, а резец перемещается поступательно, срезая металл нужной толщины.

Основные виды токарной обработки включают:

• Обтачивание наружной цилиндрической или конической поверхности;
• Подрезку торцов и растачивание внутренних геометрических элементов;
• Прорезание технологических канавок и отрезку готового изделия.

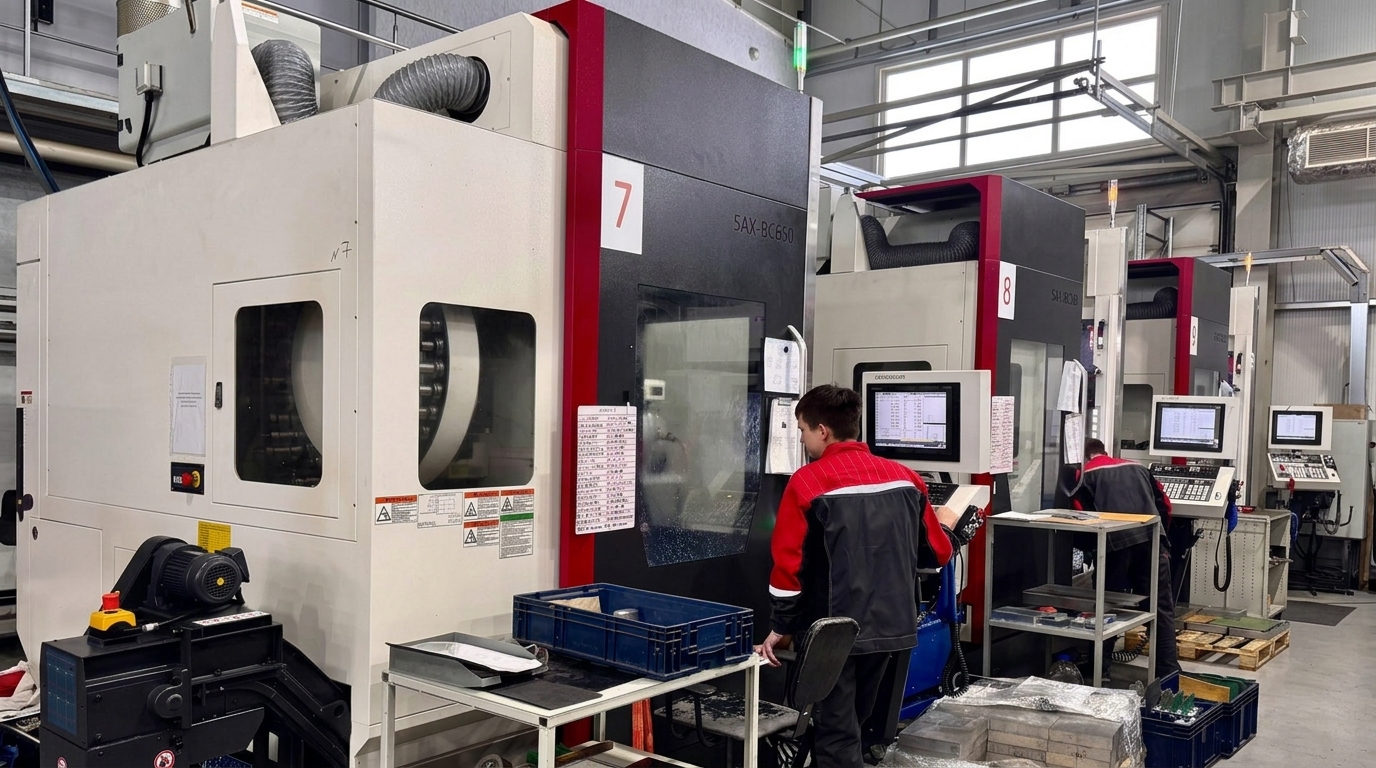

Для единичных и нетиповых задач применяют ручные или универсальные станки, а в серийном производстве задействуют токарно-фрезерные центры с ЧПУ. Они позволяют выполнять точение и элементы фрезерования за один устав заготовки.

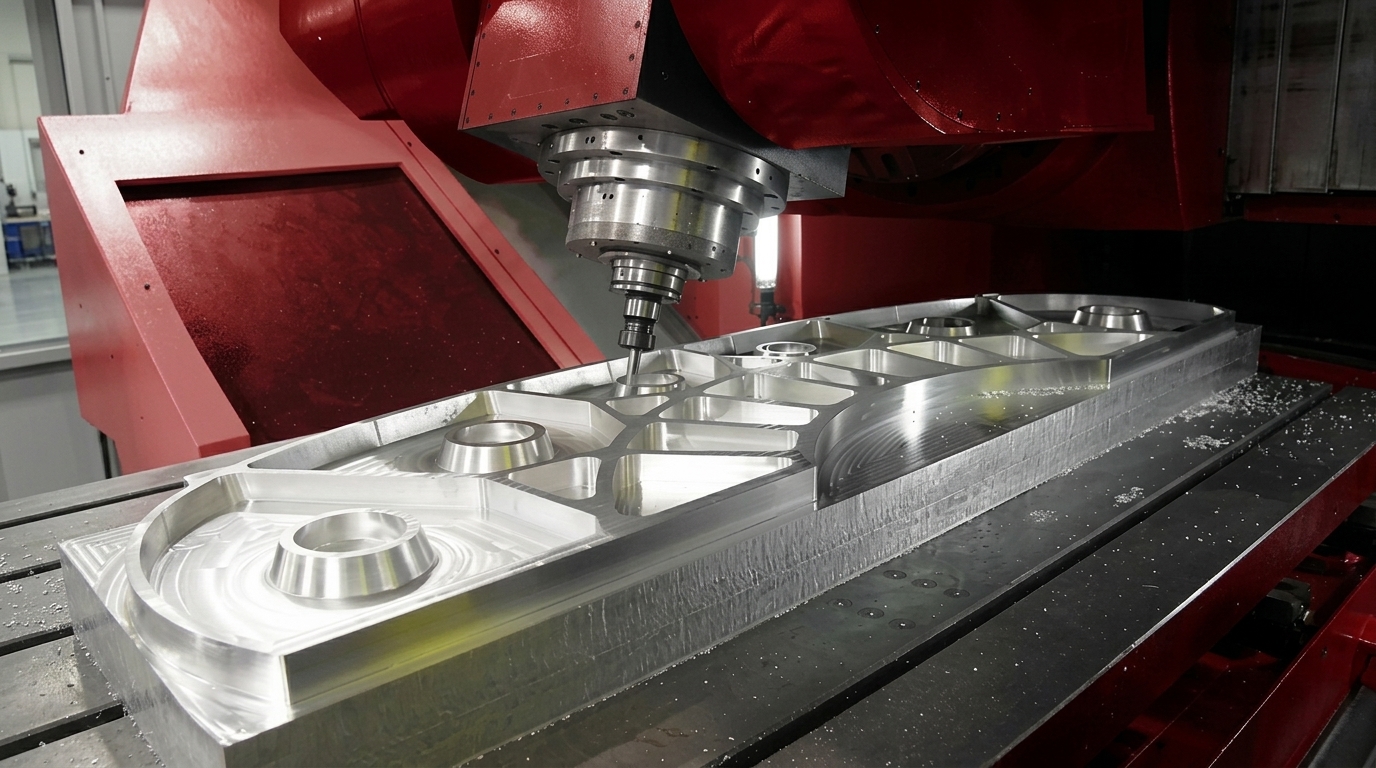

Фрезерование металла применяется, когда требуется обрабатывать плоские и фасонные поверхности, конструкционные пазы, уступы, канавки, элементы зубчатых колес и шестерни. Главное движение совершает многолезвийный инструмент — фреза, а заготовка закрепляется на столе и совершает движение подачи.

Фрезерные станки разделяются по расположению шпинделя на вертикальные, горизонтальные и универсальные. По схеме взаимодействия режущей кромки с металлом выделяют два способа:

• Попутная фрезерная обработка — вектор вращения фрезы совпадает с направлением подачи. Этот метод снижает трение, гарантирует чистовую гладкость и высокую точность обработки поверхности детали.
• Встречная фрезерная обработка — зубья фрезы движутся навстречу подаче заготовки. Схема оптимальна для чернового снятия литейных корок и жестких припусков.

Дополнительные способы обработки резанием:

• Зубофрезерование — профильная обработка специальными червячными фрезами, применяемая для высокоточного нарезания зубьев шестерен, шлицев и колес.
• Строгание — обработка плоских и фасонных поверхностей прямолинейным поступательным движением резца, что имеет свои преимущества при формировании длинных пазов и канавок.

Современные многоосевые автоматизированные комплексы с ЧПУ открывают возможность качественно получать сложные трехмерные профили с минимальной погрешностью геометрических размеров при обработке.

Формирование внутренних цилиндрических элементов и глубоких каналов в металле часто требует применения четкой последовательности технологических операций. Выбор подходящего инструмента и метода зависит от требуемого диаметра, глубины, квалитета точности и допустимой шероховатости:

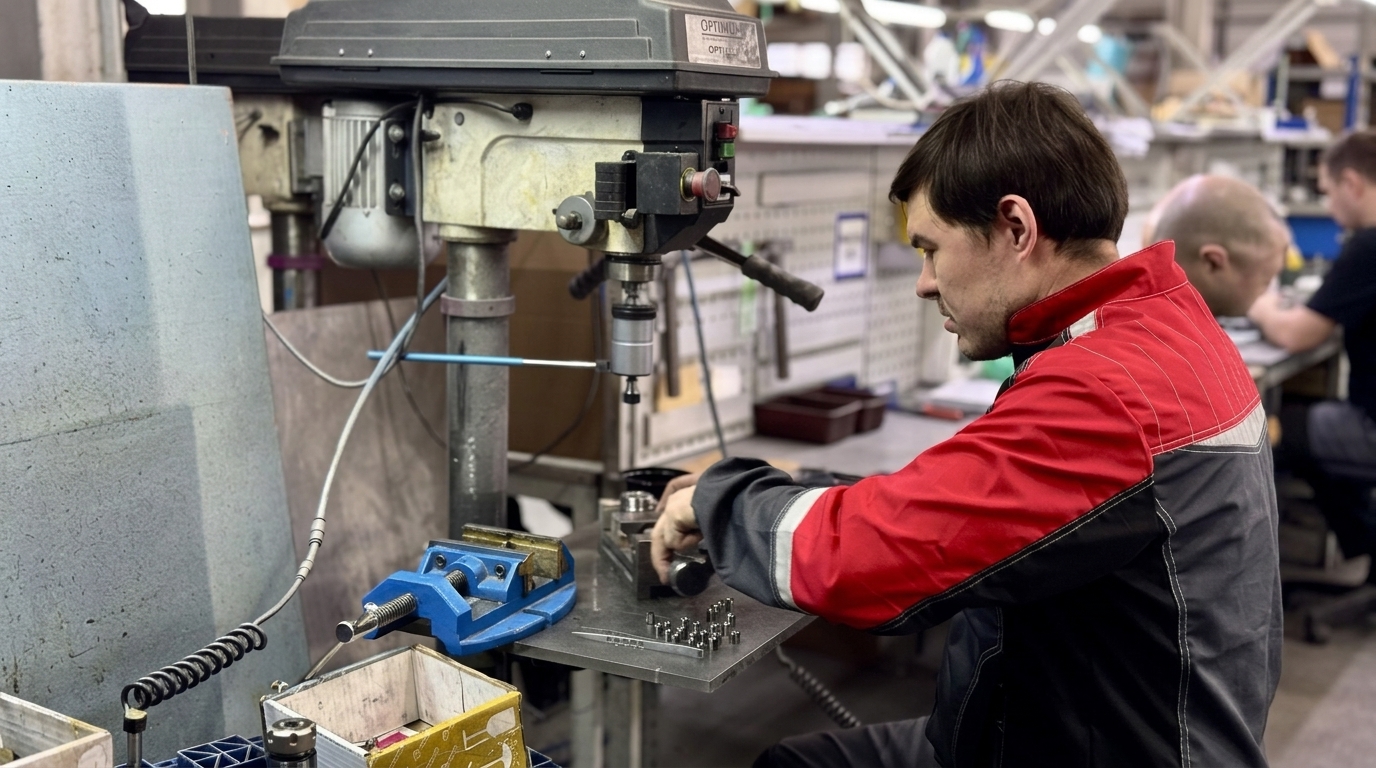

• Сверление — базовый способ получения сквозных или глухих цилиндрических отверстий в сплошном металле. Чтобы выполнять сверление, применяют специализированные сверла, зажатые в патрон, и используют сверлильные станки различных типов.
• Зенкерование — дополнительный этап, который улучшает геометрическую точность внутренних поверхностей и подготавливает их под резьбу или посадочные места.
• Развертывание — окончательная финишная доводка отверстий многолезвийным инструментом (разверткой), снижающая уровень шероховатости до минимальных значений.
• Растачивание — процесс увеличения диаметра существующих отверстий большого объема или нестандартных конфигураций с использованием расточных резцов. Расточные работы выполняются на токарном или расточном оборудовании.
• Протягивание — высокопроизводительный метод обработки внутренних и наружных поверхностей специальным многолезвийным инструментом (протяжкой), формируя точные шлицевые, шпоночные и фасонные профили за один рабочий ход.

Нарезка резьбы необходима для создания надежных разъемных соединений (болты, винты, шпильки, гайки и корпуса механизмов). Нарезка резьбы выполняется как механическим удалением стружки, так и деформирующим воздействием:

• Метчики и плашки — метчики применяются для формирования внутренней резьбы в отверстиях деталей, а плашки используются для нанесения витков на цилиндрические поверхности снаружи.
• Резьбовые резцы — используются на токарном оборудовании при нарезании сложных ходовых, упорных или крупношаговых резьб.
• Резьбонакатывание — холодная пластическая деформация без образования стружки, повышающая прочностные характеристики витков за счет уплотнения структуры металла.

Шлифование представляет собой процесс микрорезания, при котором снимается тончайший слой материала с помощью вращающегося инструмента — шлифовального круга. Силовой элемент инструмента состоит из множества связующих зерен абразива высокой твердости с острыми режущими кромками. Этот метод незаменим, когда требуется довести геометрию заготовки до идеальных показателей и убрать микронеровности после закалки или термического воздействия.

Для выполнения технологических операций задействуют специализированные шлифовальные станки:

• Плоскошлифовальные — предназначены для снятия микроприпуска с плоских поверхностей и направляющих станин;
• Круглошлифовальные — обеспечивают точную доводку наружных цилиндрических элементов (валы, оси, втулки, шпиндели);
• Внутришлифовальные — используются для повышения точности диаметра внутренних каналов и отверстий;
• Бесцентрово-шлифовальные — позволяют эффективно обрабатывать мелкие и протяженные валы в массовом производстве без центровочных отверстий.

Когда обычная шлифовка не обеспечивает заданные жесткие параметры шероховатости, в технологический цикл добавляется финишная обработка специального типа:

• Хонингование — обработка внутренних цилиндрических стенок (например, блоков цилиндров двигателей) абразивными брусками. В результате на стенках создается сетка микроканавок для удержания смазочного материала.
• Полирование — тонкая операция с использованием паст и эластичных кругов, снижающая высотные параметры микронеровностей и придающая зеркальный блеск.
• Притирка и суперфиниширование — микроабразивное воздействие суспензиями, обеспечивающее максимальное соответствие форм и плотное прилегание сопрягаемых плоскостей.

Применение абразивных методов на финальных этапах напрямую влияет на прочность, износостойкость и долговечность готовой продукции в рабочих условиях.

Механическая обработка пластической деформацией представляет собой совокупность способов, при которых изменение формы, габаритов и геометрии заготовки происходит без срезания стружки. В отличие от лезвийного или абразивного резания, этот метод базируется на перераспределении внутреннего объема материала под действием внешнего давления. Под силовой нагрузкой превышается предел текучести сплавов, что позволяет придать объекту нужную форму и оптимальный профиль.

Главными достоинствами данной технологии являются высокий коэффициент использования материала, отсутствие отходов стружки, а также уплотнение структуры и повышение показателей прочности металла.

В зависимости от применяемой оснастки, типа силового воздействия и температуры (горячая или холодная деформация), выделяют следующие ключевые способы:

• Ковка — свободное формообразование нагретого металла локальными ударами молота или нажатием пресса. Ковка широко применяется в единичном производстве тяжелых валов, рычагов и крупных заготовок (поковок) под последующую токарную доводку.
• Штамповка — деформирование металла в ограничителе фиксированной формы (штампе). Листовая и объемная штамповка позволяют качественно изготавливать плоские и пространственные элементы, включая корпуса, крепления, диски и фасонные изделия.
• Прессование (экструзия) — прямое или обратное выдавливание нагретого металла из полости через матрицу с заданным сечением для получения труб, прутков и сложного профиля.
• Накатывание и упрочнение — обкатка поверхности детали шариками или роликами, снижающая микронеровности и создающая благоприятные сжимающие напряжения в поверхностном слое.
• Волочение — протягивание металла (прутков, труб, проволоки) через сужающееся отверстие матрицы (волоку), уменьшающее сечение и повышающее прочностные характеристики металла.

Использование прессового и штамповочного оборудования наиболее эффективно в серийных масштабах, где требуется комбинация высокой прочности, производительности и минимальной себестоимости.

Развитие современного машиностроения и появление сверхтвердых, жаропрочных и титановых сплавов потребовало внедрения непрофилированных способов формообразования. В ситуациях, когда стандартный инструмент испытывает критический износ, применяются прогрессивные электрофизические направления:

• Электроэрозионная обработка — локальное разрушение и вымывание материала под воздействием высокочастотного электрического разряда, возникающего между эрозионным электродом и металлом. Электроэрозионная технология позволяет с высокой точностью вырезать сложные внутренние контуры, матричные канавки и зубья в закаленных сталях.
• Ультразвуковая обработка — разрушение хрупких и твердых материалов высокочастотными колебаниями инструмента (от 20 кГц), передаваемыми через слой абразивных частиц. Метод незаменим при обработке твердых сплавов, стекла и специальной керамики.

Отдельную категорию образуют струйные и комбинированные варианты раскроя, где в роли лезвия выступает сфокусированный поток жидкости под высоким давлением:

• Гидроабразивная резка — разделение и раскрой металлических листов тонкой струей воды, смешанной с крупицами абразива, под давлением в несколько тысяч атмосфер. Этот метод полностью исключает термическое воздействие на края реза, что сохраняет структуру металла и предотвращает коробление готовой детали.
• Плазменный и лазерный раскрой — высокоскоростной нагрев и выдувание расплава сфокусированным лучом или плазменным потоком.

Использование высокоточных физико-химических и эрозионных установок снижает трудоемкость последующих операций и открывает возможность создавать изделия предельно сложной конфигурации.

При проектировании и производстве металлоизделий ключевую роль играет жесткое соответствие готовых объектов требованиям технического задания и чертежей. Финальное качество элементов определяется двумя основными параметрами — точностью линейных и геометрических размеров, а также микрогеометрическим рельефом поверхностей после завершения всех технологических операций.

Точность механической обработки определяет, насколько итоговые геометрические параметры и размеры готового изделия соответствуют чертежу. В машиностроении уровень точности регламентируется квалитетами (от 01 до 17). Чем ниже номер квалитета, тем выше точность изготовления:

• 4–6 — прецизионная и чистовая финишная обработка (шлифование, хонингование, развертывание) для подшипников, шпинделей и элементов гидравлики;
• 7–9 — чистовые токарные и фрезерные работы для большинства сопрягаемых элементов машин;
• 10–12 — получистовая обработка и штамповка;
• 13–17 — черновой раскрой и заготовительные операции.

Второй важнейший показатель — шероховатость поверхности (Ra), отражающая высоту микронеровностей. Для ответственных трущихся узлов показатель Ra должен составлять от 0,8 до 0,05 мкм.

При выборе конкретного способа обработки инженер-технолог учитывает комплекс ключевых факторов:

1. Тип и свойства материала — твердость, пластичность и вязкость стали или сплавов;
2. Серийность производства — единичное, серийное или массовое;
3. Геометрическая сложность — наличие фасонных поверхностей, глубоких каналов, резьбы или зубьев;
4. Экономическая целесообразность — баланс между стоимостью инструмента, временем обработки и требованиями к качеству.

Правильный выбор технологии обеспечивает нужные характеристики продукции при минимальной себестоимости производства.

Подводя итог, можно с уверенностью сказать, что механическая обработка металлов остается основой современного промышленного производства и машиностроения. Разнообразие существующих технологий — от классического точения и фрезерования до высокоточной гидроабразивной резки и электроэрозионных процессов — дает возможность эффективно решать задачи любой сложности. Выбор конкретного метода всегда определяется техническими требованиями к детали, свойствами материала, а также необходимой точностью и тиражом продукции. Грамотный подход к построению технологического процесса и использование современного оборудования с ЧПУ позволяют создавать надежные комплектующие с минимальными издержками и высокими эксплуатационными характеристиками.
